第 4 课：Collective 成本模型与拓扑选择

本课目标与完成标准

本课产出：实现 ring/tree 的 α-β 粗模型，并解释为什么模型只能筛选、不能替代 nccl-tests。

通过要求：唯一代码填空题通过给定检查；Q1～Q3 都给出因果链；能指出一个正确性边界和一个性能/运营取舍；总分至少 8/10。

与既有六条主线的边界

train/ 已计算通信量；本课把 latency α、带宽 β、消息大小和拓扑 hop 连接到 runtime algorithm 选择。

前置：Python、PyTorch、train 第 1～5 课、CUDA 基础。本课只补 AI Infra 缺口，不重复已经完成的 kernel 或并行算法推导。

核心概念与运行机制

1. 它是什么，解决什么问题

在分布式深度学习（如 DDP 梯度规约、TP 张量并行与 FSDP 全切片）中，集合通信（Collective Communication，尤以 AllReduce 为代表）的耗时直接决定了系统的线性加速比。然而，在大规模 GPU 集群中，通信时延并不是一个静态常数，而是受到报文尺寸（Message Size $S$）、通信拓扑（Topology）与底层通信算法（Ring vs. Tree vs. CollNet）共同支配的动态物理过程。

为了在万卡集群中科学规划并行切分与算子重叠，AI Infra 工程师必须建立严格量化的集合通信成本模型（Communication Cost Model）：

1. $\alpha$-$\beta$ 经典时延模型：将每次跨卡数据交换解构为两个正交维度——链路建立与网络握手的固有启动延迟 $\alpha$（Latency），以及受物理信道吞吐制约的传输每字节反向带宽 $\beta = 1/B$（Inverse Bandwidth）；

2. 解决算法选型黑盒问题：如图 4-1 所示，

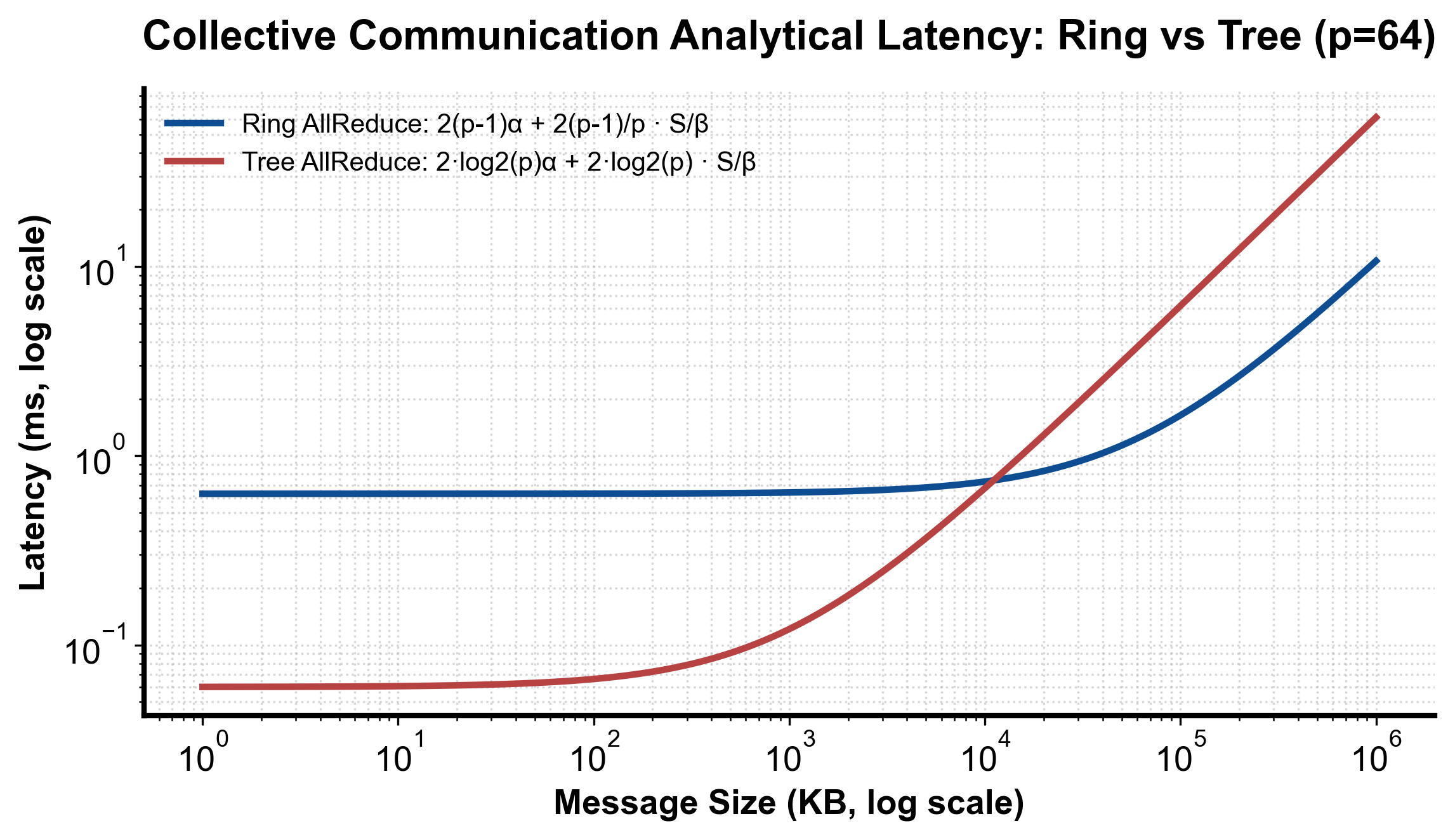

图 4-1：Ring 与 Tree 集合通信算法理论时延模型与报文尺度分界

没有一种集合通信算法在所有场景下均占统治地位。Tree 算法以 $\mathcal{O}(\log p)$ 的步数极大压缩了小报文的同步时延，而 Ring 算法以近乎 $100\%$ 的链路带宽利用率支配了大张量规约；

3. 分层异构路由决策：如图 4-2 所示，

待规约报文尺寸 S 与集群卡数 P

S 是否大于环/树分界阈值?

选择 Tree / CollNet 算法 (极小化延迟 α)

选择 Ring 环形切分流水 (极大化总线带宽利用率 β)

跨机网络是否支持 NVLink + RoCE 异构层次?

启用分层规约: 节点内 NVLink 规约 -> 节点间跨机网络 -> 节点内广播

S 较小 (小包)S 较大 (大张量)支持

图 4-2：通信报文尺度判定与层次化集合通信算法路由决策流

指导 NCCL 在节点内高带宽 NVLink 与节点间跨机网络（InfiniBand / RoCE）之间自适应选择最优的层次化通信拓扑。

2. 它如何工作

集合通信的成本建模与拓扑选择建立在严格的数学推导之上（模型对比如图 4-1，决策流如图 4-2）：

1. Ring AllReduce 成本推导：
   • 将待传输的 $S$ 字节张量均等切分为 $p$ 个分块（Chunk），所有 GPU 逻辑连接成环；
   • 算法分为两阶段：ReduceScatter（环形分块累加） 与 AllGather（环形分块广播）；
   • 每阶段均执行 $p - 1$ 次邻居点对点传输，每次传输的数据量为 $\frac{S}{p}$；
   • 总耗时模型为： $$T_{\text{ring}}(S, p) = 2(p - 1)\alpha + 2\left(\frac{p - 1}{p}\right)\frac{S}{B_{\text{ring}}}$$
   • 物理特性：当集群卡数 $p \gg 1$ 时，带宽项系数 $\frac{p-1}{p} \to 1$，总带宽耗时恒定为 $2S / B_{\text{ring}}$，带宽成本与节点数完全解耦。但其延迟项 $2(p-1)\alpha$ 随节点数线性膨胀，在集群规模扩大后对小报文极其致命。
2. Tree AllReduce 成本推导（朴素、非流水线树模型）：
   • 节点组织为逻辑二叉树或二项式树（Binomial Tree），分为树根归约与树叶下发两阶段，且每层要等整条报文收齐后才向下一层转发；
   • 树的最大深度为 $\lceil \log_2 p \rceil$，每层跨越一步；
   • 总耗时模型为： $$T_{\text{tree}}(S, p) = 2\lceil\log_2 p\rceil \alpha + 2\lceil\log_2 p\rceil \frac{S}{B_{\text{tree}}}$$
   • 物理特性：延迟项仅为 $2\log_2 p \cdot \alpha$，相较于 Ring 实现了指数级的时延压缩（例如 64 卡下，Ring 需 126 步，而 Tree 仅需 12 步）；但由于每次树层级传输均需搬运全量或半量数据，带宽项包含 $\log_2 p$ 乘数，导致在大报文下带宽利用率极低。
   • 注意：$\log_2 p$ 带宽乘数只属于这个朴素模型。NCCL 实际使用的是把报文切块流水推进的双二叉树（Double Binary Tree），两棵互补的树各承担一半数据，带宽项约为 $2S/B$，与 Ring 同量级。本课后续的 Tree 公式与代码都沿用朴素模型，用于说明延迟项与带宽项的取舍，不能直接预测 NCCL 的 Tree 性能。
3. 报文分界与分层拓扑路由（图 4-2）：
   • 求解两条曲线的理论交叉阈值点 $S^*$： $$S^* = \frac{2(p - 1 - \log_2 p)\alpha}{2\log_2 p / B_{\text{tree}} - 2(p-1)/(p \cdot B_{\text{ring}})}$$
   • 当 $S < S^*$（小张量，如 Tensor Parallelism 的标量同步或 MoE 门控路由）时，NCCL 自动路由至 Tree 算法；
   • 当 $S > S^*$（大张量，如 DDP 梯度规约或 FSDP 权重拉取）时，路由至 Ring 算法；
   • 面对跨机异构网络，NCCL 的 Ring 和 Tree 并不是“节点内 ReduceScatter → 跨机 AllReduce → 节点内 AllGather”的三段式：Ring 把节点内 NVLink 路径与跨机网卡串成一个全局环，Tree 在节点内走链、跨机走双二叉树。显式的 两级分层规约（Hierarchical / Two-Level AllReduce） 是 NVLS、CollNet 或 Horovod 风格分层实现采用的方式：节点内先做 ReduceScatter，各卡只把自己负责的分片送上跨机网络做 AllReduce，最后节点内 AllGather，以减少跨机流量。

3. 正确性条件与常见误区

• 标称硬件双向峰值 vs. 有效单流总线带宽（Nominal vs. Bus Bandwidth）：
  • 致命误区：将厂商宣传的物理总双向带宽（例如 H100 NVLink 宣称的 $900\ \text{GB/s}$ 双向聚合带宽）直接代入公式中的 $B_{\text{ring}}$；
  • 正确性要求：
  1. 环形通信中每个节点仅在一个方向单向发送数据，单向理论峰值立即折半为 $450\ \text{GB/s}$；
  2. GPU SM 注入带宽限制、内存拷贝效率以及 NCCL 协议开销会导致进一步折扣；
  3. NCCL 体系中将测量得到的算法带宽（Algorithm Bandwidth）换算为具有跨算法可比性的总线带宽（Bus Bandwidth）： $$\text{Bus Bandwidth} = \text{Algorithm Bandwidth} \times \frac{2(p - 1)}{p}$$ 必须以 nccl-tests 在真实机器上实测的稳定 Bus Bandwidth 作为模型输入。
• NCCL 内部低延迟协议（LL vs. LL128 vs. Simple）的切换边界：
  • NCCL 内部并非使用单一内存传输机制：
  • LL（Low Latency）协议：以 8 字节为单位写入，其中 4 字节数据加 4 字节 Flag，接收方轮询 Flag 即可确认数据到达，省去单独的同步，专为小包延迟设计，但有效载荷只有 50%；
  • LL128 协议：以 128 字节为单位写入，其中 120 字节数据加 8 字节 Flag，有效载荷约 94%，依赖硬件保证 128 字节写入的原子可见性，适合中等报文；
  • Simple 协议：标准 DMA / GPUDirect RDMA 环形缓冲流水，完全释放物理总线带宽，适用于大张量。
  • 若模型忽略了协议切换带来的阶跃变化，将无法解释中等尺寸报文下的性能拐点。

4. 性能与工程取舍

• Tree 算法的网络多对一拥塞风险（Incast Congestion）：
  • Tree 算法在汇聚到树根节点时，存在多个子节点同时向父节点灌包的物理场景。在没有网内计算（In-Network Computing / NVIDIA SHARP）支持的普通以太网或交换机上，极易引发严峻的微突发与 Incast 拥塞，导致报文丢弃与重传时延雪崩；
  • 只有在支持硬件级网内规约（如 InfiniBand SHARP / CollNet）的先进超算网络中，Tree 规约的算力才能达到理想极致。
• 粗模型筛选 vs. 真实基准实测（Model Filtering vs. Micro-benchmarking）：
  • $\alpha$-$\beta$ 模型是一个优秀的静态筛选器（Filter），能瞬间帮助架构师排除明显错误的拓扑设计与切分策略；
  • 但它无法感知由于 NUMA 绑定错误、PCIe Switch 链路争用、热节流掉队者（Straggler）或网络 PFC 死锁带来的动态系统抖动。工程定案前必须在物理集群上运行完整的 all_reduce_perf 压测矩阵并绘制全报文带宽谱图。

具体演示

设集群规模为 64 张 GPU（$p = 64$），跨卡通信单跳延迟 $\alpha = 5\ \mu\text{s}$，有效单向带宽 $B_{\text{ring}} = B_{\text{tree}} = 100\ \text{GB/s}$：

1. 小报文规约（$S = 1024\ \text{Bytes} = 1\ \text{KB}$）：
   • Ring 算法延迟步数：$2 \times (64 - 1) = 126$ 步； $$T_{\text{ring}} = 126 \times 5\ \mu\text{s} + 2 \times \frac{63}{64} \times \frac{1024}{100 \times 10^9} \approx 630\ \mu\text{s} + 0.02\ \mu\text{s} \approx 630.02\ \mu\text{s}$$
   • Tree 算法层数：$\lceil\log_2 64\rceil = 6$ 层，总步数 $2 \times 6 = 12$ 步； $$T_{\text{tree}} = 12 \times 5\ \mu\text{s} + 12 \times \frac{1024}{100 \times 10^9} \approx 60\ \mu\text{s} + 0.12\ \mu\text{s} \approx 60.12\ \mu\text{s}$$
   • 结论：Tree 算法以 $10.5\times$ 的绝对速度碾压 Ring 算法，耗时由启动延迟 $\alpha$ 绝对主导。
2. 大报文规约（$S = 1\ \text{GB} = 10^9\ \text{Bytes}$）：
   • Ring 带宽项占主导： $$T_{\text{ring}} \approx 630\ \mu\text{s} + 2 \times \frac{63}{64} \times \frac{10^9}{100 \times 10^9} \approx 0.00063\ \text{s} + 0.01969\ \text{s} \approx 20.32\ \text{ms}$$
   • Tree 带宽项乘数放大： $$T_{\text{tree}} \approx 60\ \mu\text{s} + 12 \times \frac{10^9}{100 \times 10^9} \approx 0.00006\ \text{s} + 0.12\ \text{s} \approx 120.06\ \text{ms}$$
   • 结论：在朴素非流水线树模型下，Ring 算法反超 Tree 算法 近 6 倍，带宽项 $\beta$ 成为决定性瓶颈。若换成 NCCL 的流水线双二叉树（带宽项约 $2S/B$），两者在大报文下的差距会小得多，实际选择要以 nccl-tests 实测为准。

实践任务：唯一代码填空题

补齐 ring/tree 粗略时间，并返回更快算法名。单位统一为秒、字节、字节/秒。

只能修改 TODO/______ 位置，不得删除断言或放宽通过条件。

import math

def choose_allreduce(world, nbytes, alpha_s, ring_bw, tree_bw):
    if world < 2 or nbytes < 0 or alpha_s < 0 or ring_bw <= 0 or tree_bw <= 0:
        raise ValueError("invalid model")
    ring = 2 * (world - 1) * alpha_s + 2 * (world - 1) / world * nbytes / ring_bw
    levels = math.ceil(math.log2(world))
    tree = 2 * levels * alpha_s + 2 * levels * nbytes / tree_bw
    # TODO：同时返回选择和两种估算，便于审计。
    return ______

name, ring_t, tree_t = choose_allreduce(64, 1024, 5e-6, 100e9, 100e9)
assert name == "tree" and tree_t < ring_t

检查方法

运行本单元格，所有断言必须通过；再补一个边界输入并解释预期。

Q1

为什么把 NVLink 总双向带宽直接代入 B 会过度乐观？

你的答案：

Q2

小消息 tree 更快的核心原因是什么？

你的答案：

Q3

模型预测 ring 快，实测却慢，排查顺序是什么？

你的答案：

评分规则

• 代码 4 分：正常输入 2 分、边界输入 1 分、解释 1 分；
• Q1～Q3 各 2 分；
• 一票否决：混淆测量与推测、忽略租户/请求隔离、用平均值掩盖尾延迟、删除失败路径。

Tip💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先独立完成。核对后请改变一个规模或故障条件重新推演。

import math

def choose_allreduce(world, nbytes, alpha_s, ring_bw, tree_bw):
    if world < 2 or nbytes < 0 or alpha_s < 0 or ring_bw <= 0 or tree_bw <= 0:
        raise ValueError("invalid model")
    ring = 2 * (world - 1) * alpha_s + 2 * (world - 1) / world * nbytes / ring_bw
    levels = math.ceil(math.log2(world))
    tree = 2 * levels * alpha_s + 2 * levels * nbytes / tree_bw
    return ("ring" if ring <= tree else "tree"), ring, tree

name, ring_t, tree_t = choose_allreduce(64, 1024, 5e-6, 100e9, 100e9)
assert name == "tree" and tree_t < ring_t

Q1 参考答案

将硬件厂商宣传的 NVLink 物理双向总峰值带宽直接代入集合通信模型，是脱离物理通信流水线的严重高估：

1. 单向环形拓扑的物理折半（Unidirectional Ring Halving）：厂商宣传的带宽（如 A100 的 600 GB/s 或 H100 的 900 GB/s）是指芯片所有 NVLink 接口在全双工收发时的双向聚合理论极值。而在标准的 Ring AllReduce 算法中，每个 GPU 节点在任一时刻仅向其拓扑环上的单一顺向邻居发送数据。每个节点的有效物理传输通道立即被硬件级折半（例如 900 GB/s 理论极限立即缩水为单向 450 GB/s）；

2. SM 软件协议与内存流水税（Protocol Framing & SM Overhead）：NCCL 通信是由 GPU 上的通信 Kernel 直接驱动的。GPU SM 在执行数据读取、本地规约累加、跨 NVLink 写入缓冲区以及维护流同步标志位时，无法达到 100% 的纯物理线速；此外在小中型报文下采用 LL/LL128 协议时，数据包中必须打包同步 Flag，造成了额外的有效载荷稀释；

3. 跨机异构网络断崖式木桶短板（Inter-Node Network Bottleneck）：在多机分布式训练中，节点内虽然有数百 GB/s 的 NVLink，但跨机通信受制于 PCIe 总线与 InfiniBand/RoCE 网卡带宽（如主流 400 Gbps 网卡单向物理上限仅为 $50\ \text{GB/s}$）。若未采用分层拓扑，全集群全局 Ring 的总线带宽将被直接锁死在 $50\ \text{GB/s}$ 的跨机网络瓶颈上；

4. 科学定额规范：严禁采用理论宣传值，必须使用 nccl-tests 套件中的 all_reduce_perf 实测出各报文尺寸下的真实总线带宽（Bus Bandwidth）作为输入。

Q2 参考答案

在小报文场景下，Tree 算法之所以能以数量级优势碾压 Ring 算法，其本质根源在于网络启动延迟项从线性膨胀骤降为对数级收敛（$\mathcal{O}(p) \to \mathcal{O}(\log_2 p)$）：

1. 小报文耗时的物理主导项：当传输数据量 $S$ 极小（如 1KB 到 32KB）时，数据传输所需的物理带宽耗时 $\frac{S}{B}$ 仅为几十纳秒至微秒级，完全被忽略；总耗时几乎 100% 由建立网络通道握手、Kernel 启动和跨卡同步的单跳延迟 $\alpha$（通常为 $5 \sim 15\ \mu\text{s}$）所主导；

2. 步数规模的质变对比：

   • 对于 $p = 64$ 的中型集群，Ring 算法由于必须让每个分块顺次流经每一个节点，必须严格经历 $2(p - 1) = 126$ 次跨卡点对点串行握手，其固定延迟成本高达 $126 \alpha$（约 $630\ \mu\text{s}$）；
   • Tree 算法将节点组织为二叉树或二项式树拓扑，最大树深仅为 $\lceil\log_2 p\rceil = 6$ 层，总归约与广播步数仅为 $2 \times 6 = 12$ 步，其延迟成本仅为 $12 \alpha$（约 $60\ \mu\text{s}$）；
   • 步数被压缩了整整 10.5 倍，从而在小数据量下展现出统治性的速度优势；

3. 优势反转的临界物理条件：在朴素非流水线树模型中，Tree 算法虽然步数少，但每层都要搬运全量数据（带宽项带有 $\log_2 p$ 乘数）。当报文增大到一定程度后，带宽项超过延迟项，性能被 Ring 算法反超。NCCL 的流水线双二叉树带宽项约为 $2S/B$，大报文下与 Ring 的差距主要来自实现效率与拓扑，而不是 $\log_2 p$ 乘数。

Q3 参考答案

当成本模型预测 Ring 更快但物理基准压测却显示严重劣于预期时，必须遵循严密的五步全栈排查流：

1. 拓扑与硬件层诊断（Topology & NUMA Affinity）：
   • 运行 nvidia-smi topo -m，确认当前节点内所有 GPU 间的 NVLink 链路是否全绿（排查是否存在某对卡降级为慢速 PCIe）；
   • 检查 GPU 与网卡（NIC）、CPU 的 NUMA 亲和性绑定：排查是否存在跨 NUMA Socket 的远端 QPI/UPI 总线穿透，导致跨机数据搬运延迟成倍放大；
2. NCCL 运行时与自动调优捕获（NCCL Profiling & Subsys Log）：
   • 开启详细环境观测：export NCCL_DEBUG=INFO NCCL_DEBUG_SUBSYS=INIT,COLL,ENV；
   • 检查 NCCL 实际选择的 Algorithm（是否因为拓扑异常被强制退化回 Tree）和 Protocol（是否在大包下误用了吞吐受限的 LL 协议而非 Simple 协议）；检查通信通道数（Channels）是否跑满；
3. 跨机网络织网与拥塞检测（Fabric & Rail Health）：
   • 在 InfiniBand / RoCE 交换机侧与网卡侧运行 ibcheckerrors 或 ethtool -S，排查是否存在丢包重传（Packet Retransmission）、PFC 死锁或暂停帧（PFC Pause Frames）；
   • 检查多网卡 Rail-Optimized 拓扑中的 ECMP 哈希冲突，排查多张 GPU 的流量是否被错误哈希到了同一条拥塞链路上；
4. 单机掉队者排查（Straggler Detection）：
   • 运行 nvidia-smi -q -d PERFORMANCE，排查集群中是否存在某张 GPU 遭遇硬件过热降频（Thermal Throttling）或供电异常。因为在 Ring 环形拓扑中，整环的流转速度严格受制于环上最慢的一张“掉队卡”；
5. 微基准实测与模型参数反向校准（Micro-benchmarking Calibration）：
   • 剥离上层 PyTorch 代码，直接使用裸 nccl-tests（all_reduce_perf -b 1K -e 1G -f 2）绘制纯净的总线带宽曲线，用真实测量数据修正成本模型中过度乐观的 $\alpha$ 和 $B_{\text{ring}}$ 参数。

参考资料

• NVIDIA NCCL User Guide & Architecture
• NCCL Tests Benchmark Suite
• Fast and Scalable In-Network Collective Communication (SHARP)
• PyTorch Distributed Communication Primitives

API 与平台能力会演进；部署前应按目标版本重新核对。
