第 5 课：ZeRO 与 FSDP（含 FSDP2 架构演进）

• 对应官方章节：Zero Redundancy Optimizer (ZeRO) & PyTorch FSDP2 (fully_shard)
• 前置：第 4 课（DP、all-reduce/reduce-scatter/all-gather）
• 状态：未开始

本课目标

完成后你需要能够：

• 推导 ZeRO-1/2/3 的每卡静态显存公式并解释每项来源。
• 计算各阶段每步的通信量（2Ψ 与 3Ψ）并说明它们从哪里来。
• 解释为什么激活不能被 ZeRO 分片。
• 说明 FSDP 就是 ZeRO-3 的 PyTorch 实现，以及 prefetch 如何隐藏参数 all-gather。
• 深入拆解 PyTorch FSDP1（FlatParameter 模块包装）到 FSDP2（基于 DTensor 的逐参数分片 fully_shard）的范式跃迁。
• 解释为什么 FSDP2 能天然消除 Dynamo 图中断（Graph Break），解锁 torch.compile 图级通信计算重叠与 DeviceMesh 2D 并行。
• 对比 ZeRO-3 与流水线并行（第 9 课展开细节）。

核心概念

1. 显存状态冗余的根源与 ZeRO 的核心洞见

在朴素数据并行（DDP）架构中，为了实现各 Rank 间前向与反向计算的完全解耦，整个集群在 $N_d$ 张显卡上各自保存了一份完整的模型状态镜像。这构成了极大的存储冗余：

• 静态状态全量复制：每张显卡都必须同时持有 $1\times$ 参数、$1\times$ 梯度以及 $1\times$ 优化器状态（FP32 Master 权重、动量、方差），总计达 $16\Psi$ 字节（以 BF16 + Adam 为例）。
• 每卡显存不随卡数下降：集群从 8 卡扩到 1024 卡，算力线性增长，每卡静态显存不变。70B 模型每卡静态状态需要 $1120\text{ GB}$，任何现有单卡都放不下。

微软提出的 ZeRO（Zero Redundancy Optimizer） 的思路是：各 Rank 共同维护同一个模型，因此可以沿数据并行（DP）维度把这些状态分片，用到时再通过通信重构，从而消除冗余。

如图 5-1 与图 5-2 所示，ZeRO 将模型状态拆解为三个逐级深入的消除阶段：

DP 进程组 (Rank 0..N-1)

本地切片显存 (1/N 参数)

临时全量缓冲区 (全量参数)

前向传播 (Forward Pass: 单层即用即弃)

1AllGather 广播拼合当前 Layer l 全量参数

2本地输入微批次执行前向矩阵乘与激活

3计算完毕，立即释放临时全量参数 (显存回落)

反向传播 (Backward Pass: 逆向二次拉取)

4二次 AllGather 拼合 Layer l 全量参数

5结合前向激活计算输入激活梯度与局部参数梯度

6参数使用完毕立即释放

7ReduceScatter 将梯度归约分片写回本地切片槽位

图 5-1：ZeRO-3 (FSDP) 每训练步动态拉取与即时释放通信流转拓扑

2. ZeRO 阶段 1、2、3 的显存拆解与数学推导

设全模型参数量为 $\Psi$，数据并行规模为 $N_d$。在经典的 BF16/FP16 混合精度与 AdamW 优化器配置下（状态乘数 $k=12$：4 字节 FP32 Master 权重 + 4 字节一阶动量 $m$ + 4 字节二阶方差 $v$）：

1. ZeRO-0（朴素 DDP）：无任何状态分片，每张卡承担全量开销： $$M_0 = \underbrace{2\Psi}_{\text{BF16 参数}} + \underbrace{2\Psi}_{\text{BF16 梯度}} + \underbrace{12\Psi}_{\text{FP32 优化器状态}} = 16\Psi \text{ 字节/卡}$$

2. ZeRO-1（优化器状态分片，$\text{P}_{\text{os}}$）：

   • 优化器的动量和方差以及 FP32 Master 权重按 $1/N_d$ 均分到各 Rank。
   • 每张卡依然保留全量 BF16 参数与全量 BF16 梯度： $$M_1 = 2\Psi + 2\Psi + \frac{12\Psi}{N_d} = 4\Psi + \frac{12\Psi}{N_d}$$
   • 当 $N_d = 64$ 时，优化器状态显存从 $12\Psi$ 骤降至 $0.1875\Psi$，显存从 $16\Psi$ 降至约 $4.19\Psi$（节省约 74% 显存）。

3. ZeRO-2（优化器状态 + 梯度分片，$\text{P}_{\text{os+g}}$）：

   • 在 ZeRO-1 的基础上，进一步将梯度切片。
   • 反向传播计算过程中，各层梯度通过 Reduce-Scatter 同步后，每个 Rank 仅保留属于自己负责的 $1/N_d$ 梯度切片，其余 $N_d-1$ 份梯度被立刻释放： $$M_2 = 2\Psi + \frac{2\Psi + 12\Psi}{N_d} = 2\Psi + \frac{14\Psi}{N_d}$$
   • 当 $N_d = 64$ 时，显存进一步压缩至约 $2.22\Psi$。

4. ZeRO-3（优化器状态 + 梯度 + 参数全分片，$\text{P}_{\text{os+g+p}}$，即 PyTorch FSDP）：

   • 连前向与反向所需的模型参数本身也分片。
   • 每张卡常驻显存中仅持有 $1/N_d$ 的参数切片。仅在计算某一层的前向或反向时，通过 All-Gather 临时动态拼出全量参数，计算完毕后立即销毁释放： $$M_3 = \frac{2\Psi + 2\Psi + 12\Psi}{N_d} = \frac{16\Psi}{N_d}$$
   • 当 $N_d \to \infty$ 时，静态模型显存理论上趋近于 0（实际受限于单层参数峰值）。

注：若开启 FP32 梯度累积，ZeRO-1 因梯度全量驻留需额外增加 $4\Psi$；而 ZeRO-2/3 因梯度分片仅需额外增加 $\frac{4\Psi}{N_d}$。

ZeRO 各阶段的单卡显存与通信量（$N_d$ 为 DP 卡数）

DDP

$16\Psi$

通信：AllReduce $2\Psi$

ZeRO-1：分片优化器

$4\Psi + 12\Psi/N_d$

通信 $2\Psi$；$N_d=64$ 时省约 74%

ZeRO-2：再分片梯度

$2\Psi + 14\Psi/N_d$

通信 $2\Psi$；$N_d=64$ 时省约 86%

ZeRO-3 / FSDP：再分片参数

$16\Psi/N_d$

通信 $3\Psi$（前向、反向各 All-Gather 一次）

图 5-2：ZeRO 逐级分片的显存与通信量

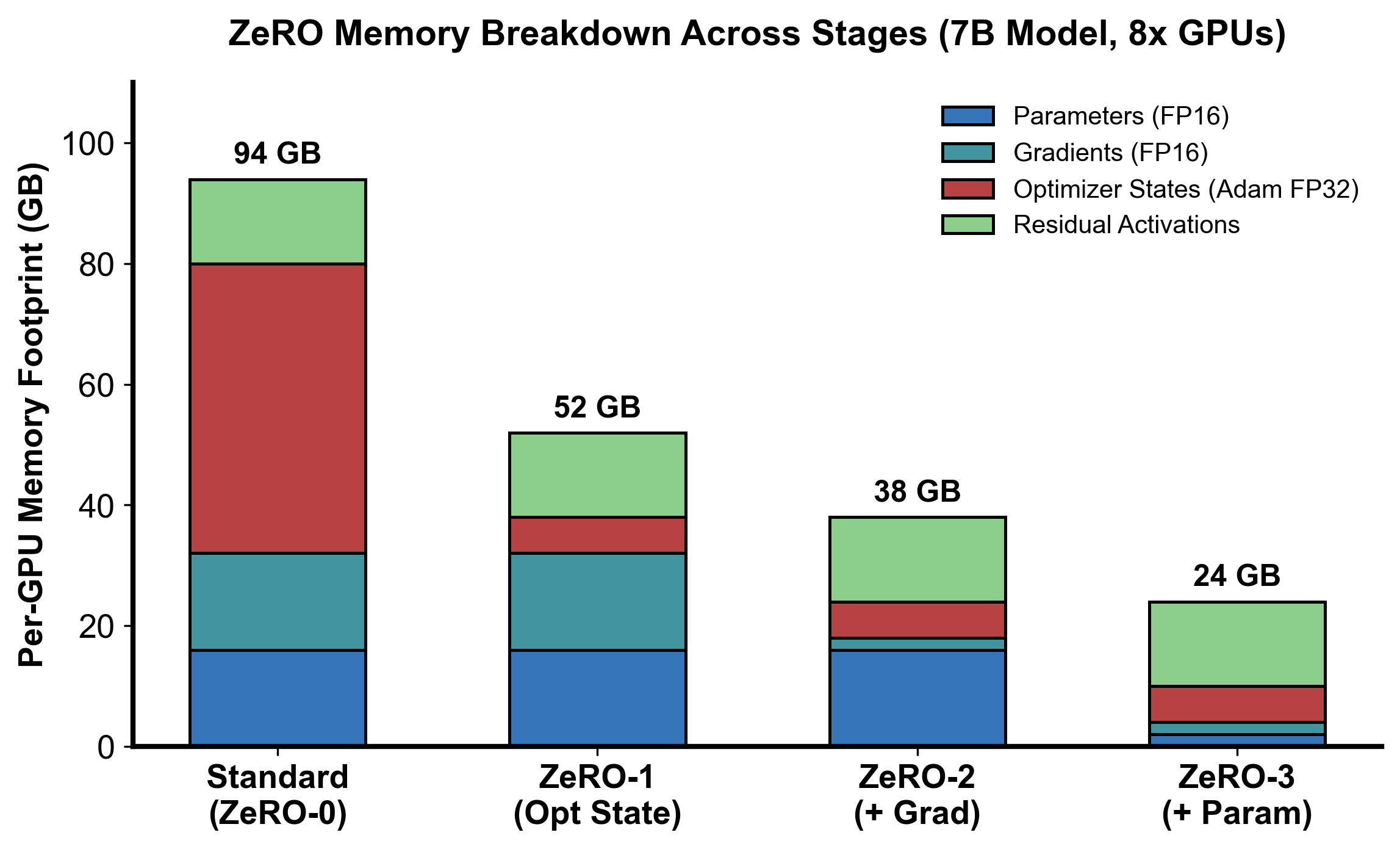

图 5-3：ZeRO 各阶段单卡显存占用对比（7B 模型 8 卡环境）

3. 通信账本严密推导：为什么 ZeRO-1/2 是 $2\Psi$，而 ZeRO-3 是 $3\Psi$

分片并不必然增加通信量，按集合通信逐项计算如下：

ZeRO-1 与 ZeRO-2 的通信等价性（总通信量 = $2\Psi$）

• 朴素 DDP：每个 step 反向传播结束后，发射一次全局 AllReduce 同步全量梯度。通信量为： $$V_{\text{DDP}} = 2 \times \frac{N_d - 1}{N_d} \Psi \approx 2\Psi$$

• ZeRO-1/2：

  1. 反向传播产出各层梯度后，系统不再发射 AllReduce，而是发射 Reduce-Scatter。每个 Rank 只接收并聚合自己所负责的 $1/N_d$ 梯度切片。其通信量恰好为 AllReduce 的一半： $$V_{\text{RS}} = \frac{N_d - 1}{N_d} \Psi \approx \Psi$$
  2. 各卡使用自己的 $1/N_d$ 梯度切片，在本地独立更新各自持有的 $1/N_d$ FP32 优化器状态与 Master 权重，并将其就地转换为 BF16 格式。此时每张卡拥有更新后的 $1/N_d$ 模型参数。
  3. 系统发射一次 All-Gather 算子，在所有卡之间互通有无，将各自的 $1/N_d$ 新参数拼回全量模型参数副本。其通信量同样为： $$V_{\text{AG}} = \frac{N_d - 1}{N_d} \Psi \approx \Psi$$
  • 总通信量计算： $$V_{\text{ZeRO-1/2}} = V_{\text{RS}} + V_{\text{AG}} = \Psi + \Psi = 2\Psi$$
  • 关键结论：ZeRO-1 与 ZeRO-2 每个优化步的总通信量与朴素 DDP 相同。ZeRO-2 比 ZeRO-1 多省约 $2\Psi(1 - 1/N_d)$ 的梯度显存，在不做梯度累积时没有额外通信。但开启梯度累积后两者不同：ZeRO-1 可以在本地累加全量梯度、只在最后一个 micro-batch 做一次 Reduce-Scatter；ZeRO-2 不保留全量梯度，每个 micro-batch 都要 Reduce-Scatter 一次，通信次数变为 $\text{grad\_accum}$ 倍。因此 ZeRO-2 并非总是优于 ZeRO-1，需要按累积步数与带宽权衡。

ZeRO-3（FSDP）的通信代价（总通信量 = $3\Psi$）

ZeRO-3 为了将参数显存从 $2\Psi$ 砍到 $2\Psi / N_d$，付出了额外的通信代价：

1. 前向传播（All-Gather 参数）：由于每卡仅存 $1/N_d$ 参数，在计算第 $l$ 层前向之前，必须先对该层权重执行一次 All-Gather，瞬时拼出完整的参数张量。整网前向累计通信量为： $$V_{\text{Fwd\_AG}} = \frac{N_d - 1}{N_d} \Psi \approx \Psi$$ 该层前向计算完毕后，非本地参数被立即释放，显存回落。

2. 反向传播（再次 All-Gather 参数）：反向传播链式求导必须再次用到前向时的权重张量 $W_l$。因此在反向逐层推进时，必须再次对第 $l$ 层执行 All-Gather。整网反向参数通信量为： $$V_{\text{Bwd\_AG}} = \frac{N_d - 1}{N_d} \Psi \approx \Psi$$ 计算完该层的输入导数与权重导数后，非本地参数再次被立即丢弃。

3. 反向传播（Reduce-Scatter 梯度）：计算出的梯度立即执行 Reduce-Scatter，各卡只留属于自己的 $1/N_d$ 梯度切片。通信量为： $$V_{\text{Bwd\_RS}} = \frac{N_d - 1}{N_d} \Psi \approx \Psi$$

4. 优化器更新（零通信）：各卡直接在本地更新属于自己的 $1/N_d$ 状态，没有任何网络通信。

• 总通信量计算： $$V_{\text{ZeRO-3}} = V_{\text{Fwd\_AG}} + V_{\text{Bwd\_AG}} + V_{\text{Bwd\_RS}} = \Psi + \Psi + \Psi = 3\Psi$$

• ZeRO-3 的通信量相比 DDP / ZeRO-2 增加了 50%（从 $2\Psi$ 升至 $3\Psi$）。

4. 异步流水预取（Prefetching）与重叠原理

如图 5-4 的执行全景所示，PyTorch FSDP（ZeRO-3）在实际运行时依靠专用的 CUDA Stream 建立流水线，尽可能隐藏这额外的通信：

ZeRO-3 一个训练步的通信（单步共约 $3\Psi$）

前向（$\Psi$）

• 逐层 All-Gather 当前层完整参数
• 算完该层立即释放完整参数
• 每卡只常驻 $1/N_d$ 参数

反向（$2\Psi$）

• 再次 All-Gather 当前层参数（前向已释放）
• 求梯度后 Reduce-Scatter
• 每卡只留 $1/N_d$ 梯度

优化器（0 通信）

• 每卡只更新自己的 $1/N_d$
• Adam 状态 $12\Psi/N_d$
• 写回 BF16 参数分片

Prefetch：在计算第 $l$ 层时预取第 $l+1$ 层参数，把 All-Gather 藏在计算后面；每卡计算量很小（DP 很大、micro-batch 很小）时通信可能盖不住

图 5-4：ZeRO-3 前向、反向、优化器三个阶段的通信与显存

• 前向预取（Forward Prefetch）：当 GPU 计算流在第 $l$ 层执行 GEMM 矩阵乘时，通信流已经提前在后台对第 $l+1$ 层参数发射异步 All-Gather。
• 反向预取（Backward Prefetch）：当 GPU 计算流在计算第 $l$ 层的反向导数时，通信流一方面异步对第 $l$ 层的梯度发射 Reduce-Scatter，另一方面并行对上一层（Layer $l-1$）的参数发射 All-Gather 预取。
• 重叠成功的先决条件：单层的计算时间必须大于通信时间（$T_{\text{compute}} \ge T_{\text{comm}}$）。如果网络总线较慢（如跨节点 PCIe 或以太网），或者 $N_d$ 过大导致 Ring Latency 累积，计算流将被迫空转等待参数到齐，训练吞吐大幅滑坡。

5. 为什么激活显存（Activation）无法被 ZeRO 分片？

这是一个极为经典的面试陷阱：ZeRO-3 能否解决长文本（如 32k/128k 上下文）带来的显存爆炸？

不能。 - 状态的语义差异：ZeRO 的本质是消除数据并行副本间的“重复信息（Redundancy）”。模型参数、优化器状态在各 DP Rank 之间原本是完全相同的，所以切片后可以通过集合通信按需重构。 - 激活的独占性：每个 DP 节点处理的是互不重叠的 Micro-Batch 数据。Rank 0 上的输入样本与 Rank 1 上的输入样本完全不同，因此产生的中间层激活值 $X_l$ 也各不相同。它们之间没有任何冗余可供消除。 - 长序列的内存归宿：在长文本或大 Batch 场景下，激活显存随序列长度 $s$ 呈二次方增长（$O(s^2)$）。在 ZeRO-3 消除模型静态状态后，显存瓶颈将完全转移至激活显存。必须结合第 2 课的选择性激活重计算、第 6 课的张量并行（TP）以及第 8 课的序列/上下文并行（CP），才能解开激活显存的束缚。

6. 工程选型准则：FSDP 与扩展边界

1. 单层参数上限约束：ZeRO-3（FSDP）在执行某一层的计算时，必须临时容纳该层的全量参数与全量激活。如果单层的参数量本身就超过了单卡显存（例如某些超大 MoE 层的专家权重），ZeRO-3 将无能为力，必须借助张量并行（TP）在机内切分单层矩阵。

2. 512 卡扩展性红线：在大规模集群中，当 $N_d > 512$ 时，跨节点频繁发射小层的 All-Gather 与 Reduce-Scatter 会使通信延迟项 $2(N_d-1)\alpha$ 剧烈放大，Prefetch 无法完全掩盖通信开销。业内主流做法是采用 FSDP / ZeRO-3 与 TP / PP 构成的 3D 混合并行。

7. 工业级演进：从 FSDP1 到 FSDP2 的范式革命

在 PyTorch 分布式生态中，ZeRO-3 是顶层数学抽象与显存/通信账本，而 FSDP 则是其在工业界最核心的工程落地。

然而，在 PyTorch 2.x 时代之前诞生的 FSDP1（torch.distributed.fsdp.FullyShardedDataParallel） 随着大模型训练走向数千卡集群与 torch.compile 全图编译，暴露出了一系列难以调和的结构性硬伤。PyTorch 团队随后在 2.4+ 重构推出了新一代 FSDP2（torch.distributed.fsdp.fully_shard）。这一重构不是单纯的 API 语法糖，而是分布式系统执行机制、编译期调度与显存所有权的深刻变革。

7.1 FSDP1 的底层机制与三大致命缺陷

FSDP1 采用的是经典的 模块级包装器（Module Wrapper Pattern） 与 一维扁平参数（FlatParameter） 机制：

1. 扁平拼接与存储篡改（FlatParameter Mutation）：
   • FSDP1 强制用户指定 auto_wrap_policy，将子模块逐层包装为 FullyShardedDataParallel 实例。
   • 在每个包装单元内，FSDP1 遍历所有属于该模块的子参数，将它们拍平成一个一维大 Tensor（FlatParameter），并在该一维 Tensor 上沿 DP 维度切分。
   • 工程痛点：在前向传播前（pre_forward_hook），FSDP1 发起 All-Gather 收集完整的 FlatParameter，然后通过连续的切片视图（Tensor Views）动态重塑并赋给各个子模块的 param.data；计算完毕后（post_forward_hook），再强制销毁全量视图释放显存。这种在 Python 运行时不断劫持、解构、原地变异对象属性的操作，导致参数所有权极其混乱。
2. 与 torch.compile（TorchDynamo / AOTAutograd）的结构性冲突：
   • torch.compile 的核心在于通过 TorchDynamo 静态捕获 Python 字节码计算图，并由 AOTAutograd 与 Inductor 生成融合 GPU 内核。
   • FSDP1 深度依赖 Python 层面的动态 Hook 修改模块内部属性，Dynamo 无法看穿这种复杂且带有副作用的元编程变异，直接引发大量的 图中断（Graph Break）。
   • 图一旦被截断，Inductor 就只能退化为生成多个孤立的小计算子图。非但无法发挥跨算子访存融合（Fusion）的优势，更导致 CUDA Stream 之间的异步通信调度完全失控，前向与反向 Prefetch 重叠效率急剧恶化。
3. 2D/3D 混合并行组合困难与显存垫片浪费：
   • 当需要将 TP（张量并行）与 FSDP 叠加时，由于 FSDP1 将所有参数强行打包为一维 FlatParameter，它无法理解多维网格（DeviceMesh）的语义，导致两者结合必须编写大量脆弱的胶水转换代码。
   • 此外，如果某层参数量不能被 World Size 整除，FlatParameter 必须在末尾补齐 Padding 显存垫片，在小参数、不规则参数较多的网络结构中造成显著的内存碎片与峰值暴涨。

7.2 FSDP2 的核心范式突破：基于 DTensor 的逐参数分片

FSDP2 彻底废弃了 Module Wrapper 和 FlatParameter，确立了 Composable API（组合式 API） 与 逐参数分片（Per-Parameter Sharding via DTensor） 的全新架构（如图 5-5 所示）：

FSDP1 与 FSDP2 架构范式对比：FlatParameter 包装 vs DTensor 逐参数分片

FSDP1：FlatParameter 侵入式包装

1. 结构破坏：将子模块所有参数拍平拼成一维大张量 FlatParameter，改变原生 Module 类树
2. 粗粒度通信：以整块 FlatParameter 为单元发起 All-Gather / Reduce-Scatter
3. 动态切片：Python Hook 动态 slice 视图并原地覆写 param.data
4. 编译瓶颈：运行时属性变异引发大量 Graph Break，全图被打碎，无法跨层融合算子，破坏 Stream 通信重叠

FSDP2：DTensor 逐参数非侵入式分片

1. 结构原生：保持原生 nn.Module 树不变，fully_shard(module) 函数式组合接入
2. 逐参数分片：每个参数独立保留原生高维形状，物理存储包装为 DTensor（挂载 DP 维 Shard(0)）
3. 图内调度：通信算子（All-Gather / Reduce-Scatter）作为显式 IR 节点内嵌在 AOTAutograd 计算图中
4. 全图编译：零 Graph Break；Inductor 编译器在拓扑排序阶段全局规划通信节点，实现硬件级确定的通信与计算重叠

核心差异：FSDP1 是在 Python 动态层用 Hook 做“运行时修补”；FSDP2 是把分布式切分下沉到 DTensor 算子层与编译图 IR，天然与 torch.compile 全图融合及异步重叠协同。

图 5-5：FSDP1（FlatParameter 侵入式包装）与 FSDP2（DTensor 逐参数非侵入式分片）架构范式对比

1. 逐参数原生保留（Per-Parameter Sharding）：
   • 每一个参数（如 Linear.weight 形状 [H, D]）不再与邻近参数混合拼凑，而是各自独立保留原生的高维形状。
   • 物理存储上，该参数被声明为 DTensor（Distributed Tensor），并挂载分布策略 Shard(0)。单卡物理显存只分配本地切片 [H / N_d, D]，零额外显存垫片。
2. 非侵入式 Composable API（fully_shard）：

   • 抛弃 model = FSDP(model) 这种侵入类继承树的模式，改为函数式增强：

     from torch.distributed.fsdp import fully_shard

     # 仅作用于模块，不改变 module 的类型、层次结构和命名空间
     for layer in model.layers:
         fully_shard(layer, mesh=dp_mesh)
     fully_shard(model, mesh=dp_mesh)

   • 模型在 Python 视角依然是一个纯正的 nn.Module，state_dict 存取、参数冻结（requires_grad=False）、权重绑定（Weight Tying）以及 PEFT/LoRA 插件可以完全按照单机习惯编写。

3. 原生解锁 torch.compile（零 Graph Break + 图内通信计算重叠）：
   • DTensor 是 PyTorch 2.x C++ 内核与 Dispatcher 的一等公民（First-Class Citizen），Dynamo 能够像处理常规 Tensor 一样一气呵成追踪整网，实现 零 Graph Break。
   • 集合通信算子（All-Gather、Reduce-Scatter）不再是黑盒隐式的 Python Hook，而是作为显式 IR 节点内嵌在 AOTAutograd 导出的计算图内。
   • 编译器后端 Inductor 在拓扑排序和显存规划时，能自主感知这些通信节点，静态地将通信任务向前调度（Schedule Ahead），与计算密集的 GEMM 内核实现硬件级别的双流并发重叠（Communication-Computation Overlap）。

7.3 多维拓扑：基于 DeviceMesh 的 2D 正交并行（FSDP2 + TP）

在超千亿参数模型训练中，业内标准实践是“机内 8 卡走 TP，跨机走 FSDP”。FSDP2 借助 DeviceMesh 让这种多维并行变得极其优美且数学正交（如图 5-6 所示）：

2D DeviceMesh (dp=2, tp=4) 上的正交张量切分流水线

1. 全局模型参数

$W \in \mathbb{R}^{4096 \times 4096}$

未切分的逻辑视图，对应单层全量线性权重

2. TP 维按列切分

Shard(1) 沿 "tp" 维

切分后为 $[4096, 1024]$，由机内 4 卡组成的 TP 组分别持有

3. FSDP2 维按行切分

Shard(0) 沿 "dp" 维

各卡本地最终存储 $[2048, 1024]$ DTensor，Placements: [Shard(0), Shard(1)]

DP Rank 0（节点 0 / 卡 0～3）

• GPU 0: 本地分片 $[2048, 1024]$（TP 0）
• GPU 1: 本地分片 $[2048, 1024]$（TP 1）
• GPU 2: 本地分片 $[2048, 1024]$（TP 2）
• GPU 3: 本地分片 $[2048, 1024]$（TP 3）

DP Rank 1（节点 1 / 卡 4～7）

• GPU 4: 本地分片 $[2048, 1024]$（TP 0）
• GPU 5: 本地分片 $[2048, 1024]$（TP 1）
• GPU 6: 本地分片 $[2048, 1024]$（TP 2）
• GPU 7: 本地分片 $[2048, 1024]$（TP 3）

运行时执行路径：前向时首先在 DP 维 All-Gather 重构 $[4096, 1024]$ 本地 TP 张量，片上 GEMM 完成后在 TP 维 All-Reduce 或 Reduce-Scatter，双层通信完全正交解耦。

图 5-6：2D DeviceMesh 拓扑下 FSDP2 (DP) 与 Tensor Parallelism (TP) 的双重正交张量切分

• 双重 Placement 描述：参数的逻辑切分状态被精准描述为 Placements = [Shard(0), Shard(1)]。
• 运行时解耦协同：前向传播时，DTensor 运行时首先在 dp Mesh 上针对 Shard(0) 发起 All-Gather 重构 [4096, 1024]，随后在 GPU 片上完成矩阵乘，最后在 tp Mesh 上发起 All-Reduce 或 Reduce-Scatter。整个过程完全无需任何定制化胶水层。

7.4 FSDP1 vs FSDP2 核心架构决策对比表

架构特性维度	FSDP1 (FullyShardedDataParallel)	FSDP2 (fully_shard)	架构升级带来的工程收益
底层参数抽象	一维 FlatParameter（将模块内所有子参数强行压平拼接）	原生多维 DTensor（逐参数保留高维 Shape）	彻底消除不必要的扁平化与动态视图重塑
API 设计模式	Module Wrapper（包装并生成新的代理类）	Composable API（函数式原地施加分片规则）	不变异 Module 树结构，对 LoRA / 冻结完全透明
torch.compile 兼容性	极差（动态 Hook 频繁修改属性，引发大量 Graph Break）	原生完美支持（零 Graph Break，全图追踪）	释放 Inductor 跨算子融合与图级调度全部潜能
通信算子表现形式	Python Runtime Hook 隐式发射到 CUDA Stream	计算图内显式的 First-Class IR 节点	编译器可在图级别全局静态调度通信与计算重叠
多维并行结合 (如 +TP)	极其复杂，需特化封装和脆弱的胶水适配	基于 DeviceMesh 声明多维 Placements 原生支持	2D/3D 并行组合正交清晰，维护成本降为零
显存碎片与垫片开销	存在整块 FlatParameter 导致的 Padding 与内存碎片	逐参数精细化内存分配，按需即时释放	显存水位更加平稳，峰值开销可预测性更强
工业界现状与趋势	属于 Legacy 遗留方案，维护成本高	PyTorch 2.4+ 官方唯一力推的新一代标准	推荐在所有新启动的大规模分布式训练项目中全面采用

7.5 FSDP2 最小工业级生产范式代码演示

以下展示在现代 PyTorch 中结合 2D DeviceMesh、混合精度与 torch.compile 的推荐标准配置模板：

import torch
import torch.nn as nn
from torch.distributed.device_mesh import init_device_mesh
from torch.distributed.fsdp import fully_shard, MixedPrecisionPolicy

def setup_fsdp2_training(model: nn.Module, dp_size: int, tp_size: int):
    # 1. 初始化 2D 设备网格：明确划分 DP 与 TP 通信域
    mesh_2d = init_device_mesh(
        "cuda",
        mesh_shape=(dp_size, tp_size),
        mesh_dim_names=("dp", "tp")
    )
    dp_mesh = mesh_2d["dp"]

    # 2. 配置混合精度策略：参数在通信与计算时转为 BF16，优化器与 Master Weights 保持 FP32
    mp_policy = MixedPrecisionPolicy(
        param_dtype=torch.bfloat16,
        reduce_dtype=torch.float32,     # 梯度在 Reduce-Scatter 时采用 FP32 规约保证精度
    )

    # 3. 逐层施加 FSDP2 分片（对 TransformerBlock 分片，实现逐层 All-Gather / 释放流水）
    for block in model.transformer_blocks:
        fully_shard(block, mesh=dp_mesh, mp_policy=mp_policy)

    # 4. 对最外层根模型应用 fully_shard（管理 Embedding 和 Output Head）
    fully_shard(model, mesh=dp_mesh, mp_policy=mp_policy)

    # 5. 原生接入 torch.compile：全图捕获并实现图级通信计算并发调度
    compiled_model = torch.compile(model)
    return compiled_model

具体演示与数值推演

以一个 7B 模型（$\Psi = 7 \times 10^9$ 参数）为例，在 BF16 混合精度与 AdamW 优化器（$k=12$）配置下，无 FP32 梯度累积时，各阶段单卡静态显存（以 GB 计，换算系数 $10^9$）对比：

数据并行度 $N_d$	ZeRO-0 (朴素 DP)	ZeRO-1 (分片优化器)	ZeRO-2 (分片优化器+梯度)	ZeRO-3 (全分片 FSDP)	单步通信量
$N_d = 1$ (单卡基准)	$112.0\text{ GB}$	$112.0\text{ GB}$	$112.0\text{ GB}$	$112.0\text{ GB}$	$0\text{ (无通信)}$
$N_d = 8$ (单机 8 卡)	$112.0\text{ GB}$	$38.5\text{ GB}$	$26.3\text{ GB}$	$14.0\text{ GB}$	$2\Psi \text{ (Z1/2)} \ / \ 3\Psi \text{ (Z3)}$
$N_d = 64$ (8 节点集群)	$112.0\text{ GB}$	$29.3\text{ GB}$	$15.5\text{ GB}$	$1.75\text{ GB}$	$2\Psi \text{ (Z1/2)} \ / \ 3\Psi \text{ (Z3)}$

• 公式验算：
  • $N_d = 8$ 时：
  • ZeRO-1: $2\times 7 + 2\times 7 + \frac{12\times 7}{8} = 14 + 14 + 10.5 = 38.5\text{ GB}$
  • ZeRO-2: $2\times 7 + \frac{(2+12)\times 7}{8} = 14 + 12.25 = 26.25 \approx 26.3\text{ GB}$
  • ZeRO-3: $\frac{16\times 7}{8} = 14.0\text{ GB}$
  • $N_d = 64$ 时：
  • ZeRO-3 静态显存仅需 $\frac{16\times 7}{64} = 1.75\text{ GB}$（7B 模型）。同样 $N_d = 64$ 下，70B 模型为 $\frac{16\times 70}{64} = 17.5\text{ GB}$/卡，且尚未计入激活、通信缓冲区与运行时开销。
  • 通信量对比：$2\Psi = 14\text{G 数值}$（BF16 下为 $28\text{ GB}$ 通信），$3\Psi = 21\text{G 数值}$（BF16 下为 $42\text{ GB}$ 通信）。

代码填空题

补全以下程序：各阶段每卡静态显存与通信量计算，并生成上表。

def zero_memory_per_gpu(
    num_params: int,
    dp: int,
    stage: int,                     # 0=朴素DP, 1, 2, 3
    k: int = 12,                    # Adam 混合精度优化器状态乘数（4 master + 4 m + 4 v）
    fp32_grad_accum: bool = False,
) -> float:
    """
    返回每个 GPU 的静态显存（bytes）。

    公式（BF16 参数/梯度 + FP32 master weights + FP32 Adam 状态）：
        ZeRO-0: 2Ψ + 2Ψ + kΨ
        ZeRO-1: 2Ψ + 2Ψ + kΨ/dp
        ZeRO-2: 2Ψ + (2Ψ + kΨ)/dp
        ZeRO-3: (2Ψ + 2Ψ + kΨ)/dp
    可选 FP32 梯度累积：
        ZeRO-1 的梯度不分片，额外加 4Ψ；
        ZeRO-2/3 梯度分片，额外加 4Ψ/dp。
    """
    if num_params <= 0 or dp <= 0:
        raise ValueError("num_params and dp must be positive")
    if stage not in (0, 1, 2, 3):
        raise ValueError("stage must be 0..3")

    params_bf16 = 2 * num_params
    grads_bf16 = 2 * num_params
    opt_fp32 = k * num_params

    extra = 0.0
    if fp32_grad_accum:
        extra = 4 * num_params if stage <= 1 else 4 * num_params / dp

    if stage == 0:
        per_gpu = params_bf16 + grads_bf16 + opt_fp32 + extra
    elif stage == 1:
        per_gpu = ______                      # 填空：优化器状态分片
    elif stage == 2:
        per_gpu = ______                      # 填空：优化器状态 + 梯度分片
    else:
        per_gpu = ______                      # 填空：三者全分片
    return per_gpu

def zero_communication_volume(num_params: int, stage: int) -> int:
    """
    每训练步每卡通信量（数值个数）。

    ZeRO-1/2: reduce-scatter(Ψ) + all-gather(Ψ) = 2Ψ
    ZeRO-3:   forward all-gather(Ψ) + backward all-gather(Ψ)
              + reduce-scatter(Ψ) = 3Ψ
    """
    if stage in (1, 2):
        return ______
    if stage == 3:
        return ______
    if stage == 0:
        return 2 * num_params      # 朴素 DP：一次全量 all-reduce ≈ 2Ψ
    raise ValueError("stage must be 0..3")

def make_table():
    """生成 7B 模型各 DP 度下的每卡静态显存表（GB）。"""
    P = 7_000_000_000
    print(f"{'dp':>4} {'Z1 GB':>8} {'Z2 GB':>8} {'Z3 GB':>8} {'comm 2Ψ/3Ψ (G)':>16}")
    for dp in (1, 8, 64):
        z1 = zero_memory_per_gpu(P, dp, 1) / 1e9
        z2 = zero_memory_per_gpu(P, dp, 2) / 1e9
        z3 = zero_memory_per_gpu(P, dp, 3) / 1e9
        comm = zero_communication_volume(P, 3) / 1e9
        print(f"{dp:>4} {z1:>8.1f} {z2:>8.1f} {z3:>8.1f} {comm:>16.1f}")

if __name__ == "__main__":
    make_table()
    # 交叉验证：dp=1 时三档必须相等
    P = 1_000_000
    assert zero_memory_per_gpu(P, 1, 1) == zero_memory_per_gpu(P, 1, 2) == zero_memory_per_gpu(P, 1, 3)
    print("dp=1 时三档相等 ✓")

三个问答题

Q1

为什么 ZeRO 不能分片激活？请从”冗余”的定义出发解释。既然不能分片激活，训练超长序列时 ZeRO-3 会把内存瓶颈留在哪里？第 2 课的哪些技术与它正交？

Q2

ZeRO-1 为什么把朴素 DP 的一次 all-reduce 换成 reduce-scatter + all-gather，而总通信量不变（都是 2Ψ）？“reduce-scatter 比 all-reduce 快两倍”在这里意味着什么？ZeRO-2 相比 ZeRO-1 又省了什么、通信为什么不变？

Q3

ZeRO-3 的 3Ψ 通信量由哪三部分组成？prefetch 为什么能隐藏其中两部分？为什么 DP 规模超过约 512 后这套隐藏会失效？从分布式底层架构与系统工程角度，对比 PyTorch FSDP1（FlatParameter 包装器）与 FSDP2（DTensor 逐参数分片 fully_shard）在执行通信隐藏与配合 torch.compile 时的本质差异。

检查与通过标准

总分 10 分：代码正确 4 分（三档公式、FP32 累积分支、通信量、dp=1 交叉验证）、三题各 2 分、通过线 8 分。

一票否决项：

• 把 ZeRO 各档的分片对象搞错（如 ZeRO-2 分片了参数）。
• 说 ZeRO-3 激活也被分片。
• 通信量算错（不知道 2Ψ/3Ψ 从哪来）。
• 认为 ZeRO-3 的 N_d→∞ 可以把总显存（含激活与运行时）降到任意低。
• 混淆 FSDP1 与 FSDP2 的底层抽象（如误认为 FSDP2 仍在使用 FlatParameter 一维拼凑或 Module Wrapper 侵入式包装）。

Tip💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对；核对后必须解释关键公式，并改一个规模重新计算。

def zero_memory_per_gpu(
    num_params: int,
    dp: int,
    stage: int,                     # 0=朴素DP, 1, 2, 3
    k: int = 12,                    # Adam 混合精度优化器状态乘数（4 master + 4 m + 4 v）
    fp32_grad_accum: bool = False,
) -> float:
    """
    返回每个 GPU 的静态显存（bytes）。

    公式（BF16 参数/梯度 + FP32 master weights + FP32 Adam 状态）：
        ZeRO-0: 2Ψ + 2Ψ + kΨ
        ZeRO-1: 2Ψ + 2Ψ + kΨ/dp
        ZeRO-2: 2Ψ + (2Ψ + kΨ)/dp
        ZeRO-3: (2Ψ + 2Ψ + kΨ)/dp
    可选 FP32 梯度累积：
        ZeRO-1 的梯度不分片，额外加 4Ψ；
        ZeRO-2/3 梯度分片，额外加 4Ψ/dp。
    """
    if num_params <= 0 or dp <= 0:
        raise ValueError("num_params and dp must be positive")
    if stage not in (0, 1, 2, 3):
        raise ValueError("stage must be 0..3")

    params_bf16 = 2 * num_params
    grads_bf16 = 2 * num_params
    opt_fp32 = k * num_params

    extra = 0.0
    if fp32_grad_accum:
        extra = 4 * num_params if stage <= 1 else 4 * num_params / dp

    if stage == 0:
        per_gpu = params_bf16 + grads_bf16 + opt_fp32 + extra
    elif stage == 1:
        per_gpu = params_bf16 + grads_bf16 + opt_fp32 / dp + extra                      # 填空：优化器状态分片
    elif stage == 2:
        per_gpu = params_bf16 + (grads_bf16 + opt_fp32) / dp + extra                      # 填空：优化器状态 + 梯度分片
    else:
        per_gpu = (params_bf16 + grads_bf16 + opt_fp32) / dp + extra                      # 填空：三者全分片
    return per_gpu

def zero_communication_volume(num_params: int, stage: int) -> int:
    """
    每训练步每卡通信量（数值个数）。

    ZeRO-1/2: reduce-scatter(Ψ) + all-gather(Ψ) = 2Ψ
    ZeRO-3:   forward all-gather(Ψ) + backward all-gather(Ψ)
              + reduce-scatter(Ψ) = 3Ψ
    """
    if stage in (1, 2):
        return 2 * num_params
    if stage == 3:
        return 3 * num_params
    if stage == 0:
        return 2 * num_params      # 朴素 DP：一次全量 all-reduce ≈ 2Ψ
    raise ValueError("stage must be 0..3")

def make_table():
    """生成 7B 模型各 DP 度下的每卡静态显存表（GB）。"""
    P = 7_000_000_000
    print(f"{'dp':>4} {'Z1 GB':>8} {'Z2 GB':>8} {'Z3 GB':>8} {'comm 2Ψ/3Ψ (G)':>16}")
    for dp in (1, 8, 64):
        z1 = zero_memory_per_gpu(P, dp, 1) / 1e9
        z2 = zero_memory_per_gpu(P, dp, 2) / 1e9
        z3 = zero_memory_per_gpu(P, dp, 3) / 1e9
        comm = zero_communication_volume(P, 3) / 1e9
        print(f"{dp:>4} {z1:>8.1f} {z2:>8.1f} {z3:>8.1f} {comm:>16.1f}")

if __name__ == "__main__":
    make_table()
    # 交叉验证：dp=1 时三档必须相等
    P = 1_000_000
    assert zero_memory_per_gpu(P, 1, 1) == zero_memory_per_gpu(P, 1, 2) == zero_memory_per_gpu(P, 1, 3)
    print("dp=1 时三档相等 ✓")

补全后的代码（关键填空处）

if stage == 0:
        per_gpu = params_bf16 + grads_bf16 + opt_fp32 + extra
    elif stage == 1:
        per_gpu = params_bf16 + grads_bf16 + opt_fp32 / dp + extra
    elif stage == 2:
        per_gpu = params_bf16 + (grads_bf16 + opt_fp32) / dp + extra
    else:
        per_gpu = (params_bf16 + grads_bf16 + opt_fp32) / dp + extra

通信量：2 * num_params（stage 1/2）；3 * num_params（stage 3）。

输出表（7B、k=12、无 FP32 梯度累积）：

dp   Z1 GB    Z2 GB    Z3 GB   comm 2Ψ/3Ψ (G)
   1    112.0    112.0    112.0             21.0
   8     38.5     26.2     14.0             21.0
  64     29.3     15.5      1.8             21.0

三个问答题要点

Q1

• 冗余定义：ZeRO 消除的是”跨 DP 副本重复存储的相同数据”。激活在 DP 各副本上是不同的（不同 micro-batch），没有冗余可消除；
• 后果：ZeRO-3 之后内存瓶颈留在激活上 → 长序列需要第 2 课的重计算/梯度累积 + 第 6/8 课的 TP/CP；
• 正交性：ZeRO（管参数/梯度/优化器状态）× 重计算/TP/CP（管激活）可以叠加。

Q2

• 正确性：优化 step 只需要自己的 1/N_d 梯度分片 → 用 reduce-scatter（每卡只留所需分片，通信量 K）替代 all-reduce（每卡全量，通信量 2K）；
• 参数同步：优化后各卡持有不同的 1/N_d 新参数 → all-gather 补全；
• 总量：K + K = 2K，与 all-reduce 相同——“通信没变多，内存省了”；
• ZeRO-2：梯度也分片 → 每卡只需存 1/N_d 梯度；reduce-scatter 后立刻释放其余分片；不做梯度累积时通信与 ZeRO-1 相同（都是 RS+AG=2Ψ）；开启梯度累积后 ZeRO-2 每个 micro-batch 都要 reduce-scatter，通信次数多于 ZeRO-1（详见第 3 节）。

Q3

• 3Ψ = 前向逐层 all-gather 参数（Ψ）+ 反向再次 all-gather（Ψ，用完即弃）+ reduce-scatter 梯度（Ψ）；
• prefetch：算第 n 层时提前 all-gather 第 n+1 层参数（前向）/第 n−1 层（反向），把通信藏进计算；
• 失效条件：DP 太大 → 每步 all-gather 数据量相对单层计算时间过大、且 ring latency 累积 → 隐藏窗口装不下；
• “装得下”（内存分片）与”快”（通信能否隐藏）是两回事：ZeRO-3 在 512+ 卡上能装但效率掉；
• FSDP1 vs FSDP2 通信隐藏与 torch.compile 协同差异：
  • FSDP1：依赖 Module Wrapper 和一维 FlatParameter，通信靠 Python 运行时 hook 启发式发射到单独 CUDA Stream，前向/反向中动态 slice 重塑并替换 param.data。这种原地对象变异直接打破 TorchDynamo 的静态追踪假设，引发频繁的 Graph Break，导致编译器无法跨层融合算子，且 Stream 并发容易出现竞态或显存峰值不可控；
  • FSDP2：采用 Composable fully_shard 搭配原生多维 DTensor，完全保留 Module 原生树结构与参数多维形状。集合通信算子（All-Gather / Reduce-Scatter）作为显式 First-Class IR 节点内嵌在 AOTAutograd 导出的计算图中。TorchDynamo 实现 零 Graph Break 全图编译，编译器后端 Inductor 可在全图拓扑排序阶段全局规划异步通信节点的发射时机，实现编译器级确定的通信与计算流水线重叠。

通过要点

• k=12 的构成：4（master）+ 4（m）+ 4（v）；FP32 梯度累积在 Z2/Z3 是 4Ψ/N_d、在 Z1 是 4Ψ。
• FSDP 是 ZeRO-3 在 PyTorch 工业界的核心落地；ZeRO 只沿 DP 维分片。
• FSDP1（FlatParameter + Module Wrapper 侵入式）存在图中断与 2D 并行适配难的缺陷；FSDP2（DTensor + fully_shard 函数式）原生实现零 Graph Break 全图编译，支持 DeviceMesh 正交 2D 并行（TP+FSDP2）。

官方主参考

• Ultra-Scale Playbook
• PyTorch Distributed Documentation
• PyTorch FSDP2 (fully_shard) Official Tutorial & Architecture
• PyTorch DTensor & 2D DeviceMesh Parallelism Design

← 上一课
第 4 课：数据并行 DP 与 DDP 下一课 →
第 6 课：张量并行 TP
