第 9 课：流水线并行 PP

对应官方章节：Pipeline Parallelism（AFAB、1F1B、Interleaving、Zero bubble & DualPipe）
前置：第 2 课（激活）、第 3 课（P2P 通信）、第 5 课（与 ZeRO-3 的对比）
状态：未开始

本课目标

完成后你需要能够：

推导 naive / AFAB / 1F1B / interleaved 四种调度的 bubble 公式。
解释为什么 AFAB 有激活爆炸、1F1B 没有（内存从 m 降到 p 个微批次）。
说明 interleaved 的通信代价（×v）与 depth-first / breadth-first 调度选择。
解释 zero bubble（B/W 拆分）与 DualPipe（双向双流）的核心思想。
对比 PP 与 ZeRO-3，说明各自适合的场景。

核心概念

1. 流水线并行（PP）的核心本质与通信优势

流水线并行（Pipeline Parallelism, PP）是大规模训练中常用的模型并行方式。与张量并行（TP，在单个网络层内部切分矩阵）和数据并行/ZeRO（在样本 Batch 维度切分）截然不同，PP 沿着模型的“深度方向（层数维度）”进行网络切分：

设模型共有 $L$ 个 Transformer Block，流水线并行度为 $p$ 。整个模型被切分为 $p$ 个连续的 Stage（阶段），分配给 $p$ 张独立的 GPU（或节点），每个 Stage 仅常驻持有 $\frac{L}{p}$ 层模型权重。
点对点低带宽通信（P2P Communication）：
- 数据的流转仅发生在相邻 Stage 之间（从 Stage $k$ 到 Stage $k+1$ ）。
- 在前向传播中，Stage $k$ 仅需将其最后一层的输出激活值 $(b, s, h)$ 发送给 Stage $k+1$ ；反向传播中，Stage $k+1$ 仅需将输入梯度反向传递给 Stage $k$ 。
- 关键优势：通信仅发生在 Stage 边界，通信频次极低（每微批次仅 1 次 P2P 发送与接收）。相比 TP 在每层内部发起 2 次阻塞式 AllReduce，PP 对网络带宽的要求低得多。因此，流水线并行通常是跨物理节点（Cross-Node）切分模型的首选。

2. 流水线气泡（Pipeline Bubble）的严格数学推导

尽管 PP 解决了机间通信带宽问题，但串行层级依赖带来了全新的系统挑战——流水线气泡（Pipeline Bubble）。在最原始的流水线中，由于前一层未算完时后一层无事可做，各 Stage 存在漫长的空转等待。

为了压制气泡，工程上将一个全局批次进一步切分为 $m$ 个微批次（Micro-Batches, MBS）。设单个微批次的前向计算时间为 $t_f$ ，反向计算时间为 $t_b \approx 2 t_f$ ：

无等待的理想执行总时长：若所有 GPU 的 Tensor Core 处于 100% 满载无空闲，总有效计算耗时为： $T_{\text{ideal}} = m \times (t_f + t_b)$
气泡空闲时长的几何推导：
- 预热气泡（Warmup Bubble）：在流水线启动初期，Stage 0 正在计算第 1 个微批次的前向时，后续的 Stage 1 至 Stage $p-1$ 处于空闲状态。首个微批次传至 Stage $p-1$ 总共需要消耗 $(p-1) \times t_f$ 的空闲等待时间。
- 清空降温气泡（Cooldown Bubble）：在流水线收尾阶段，当最后一个微批次的反向梯度从 Stage $p-1$ 逐步回传给 Stage 0 时，较深层次的 Stage 陆续结束计算进入空闲，累计产生 $(p-1) \times t_b$ 的空转等待。
- 总空闲气泡时长： $T_{\text{bubble}} = (p - 1) \times (t_f + t_b)$
气泡率计算（Bubble Ratio）：
- 气泡相对理想计算时间的比率为： $r_{\text{bubble}} = \frac{T_{\text{bubble}}}{T_{\text{ideal}}} = \frac{(p - 1)(t_f + t_b)}{m(t_f + t_b)} = \frac{p - 1}{m}$
- 气泡占整步墙钟时间（Wall-Clock Time）的实际比例为： $\eta_{\text{bubble}} = \frac{T_{\text{bubble}}}{T_{\text{ideal}} + T_{\text{bubble}}} = \frac{p - 1}{m + p - 1}$

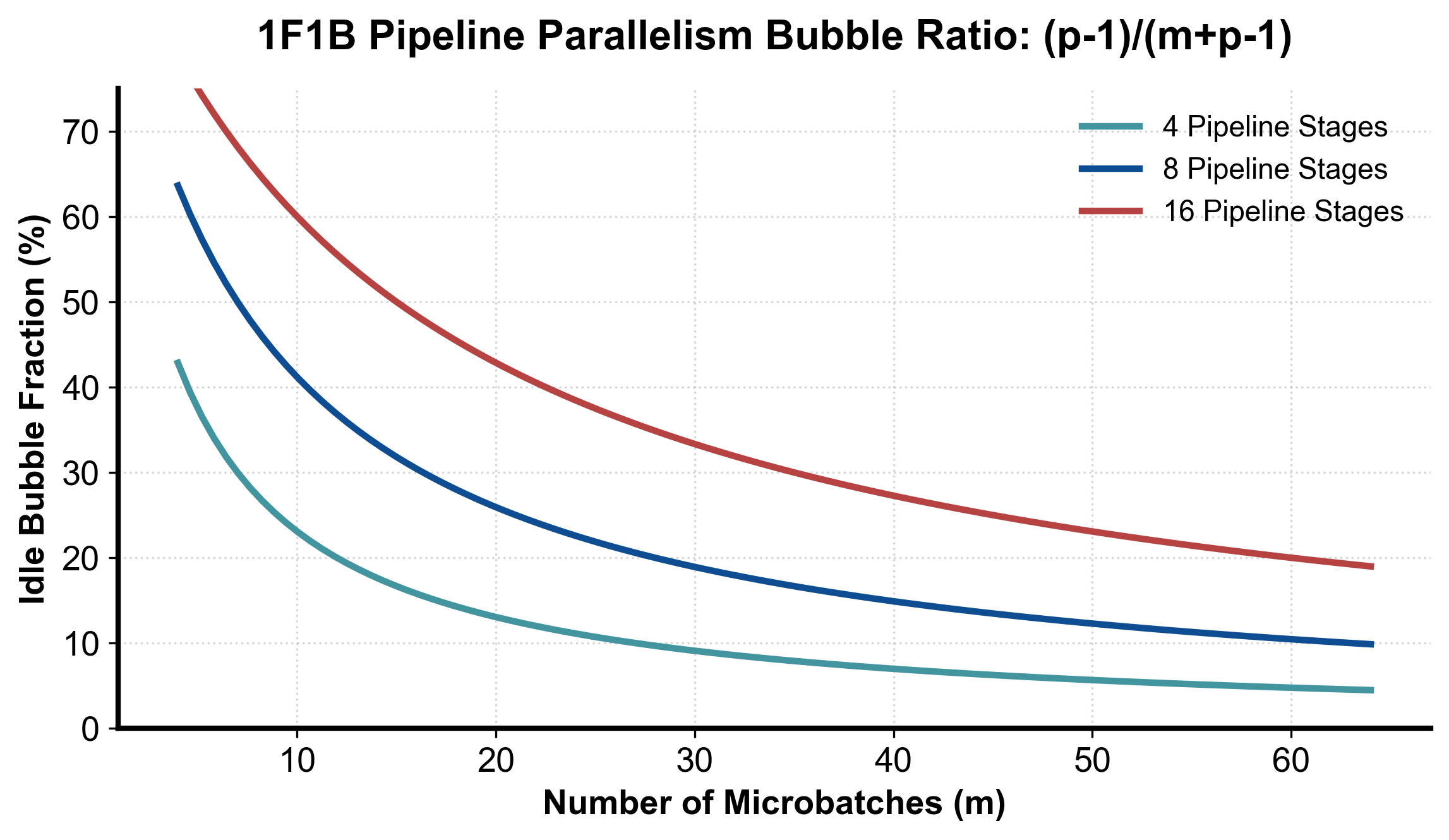

如图 9-1 所示，气泡率完全由“流水线级数 $p$ ”与“微批次数 $m$ ”的比值决定。增大微批次数 $m$ 可以稀释气泡： $m = 4p$ 时 $r_{\text{bubble}} = \frac{p-1}{m} \approx 25\%$ （墙钟占比约 20%）；要把 $r_{\text{bubble}}$ 压到 10% 以下，需要 $m \gtrsim 10p$ 。

图 9-1：1F1B 流水线并行空闲气泡（Bubble）占比与 Microbatch 关系曲线

3. AFAB（All-Forward-All-Backward）调度的显存爆炸缺陷

在早期的 GPipe 调度中，采用的是 AFAB（先执行完全部前向，再执行完全部反向） 策略：

执行逻辑：Stage 0 连续发射 $m$ 个微批次的前向计算（ $F_1, F_2, \dots, F_m$ ）；当所有前向数据流过流水线末端后，再倒序执行所有微批次的反向求导（ $B_m, B_{m-1}, \dots, B_1$ ）。
缺陷：激活显存随 $m$ 增长：
- 反向传播求导必须依赖前向时保存的中间激活值。
- 在 AFAB 下，第 1 个微批次 $F_1$ 产生的激活值，必须一直保留在 GPU 显存中，直到所有 $m$ 个前向全部算完、并且开始执行 $B_1$ 时才能被释放。
- 这导致每个 GPU 必须同时在显存中驻留全部 $m$ 个微批次的中间激活。
- 矛盾：为了减小气泡率需要增大 $m$ ，但 $m$ 越大，单卡驻留的激活线性增长，容易 OOM。

4. 1F1B 调度（One-Forward-One-Backward）：显存收敛机制

为了让激活显存不随 $m$ 增长，PipeDream（异步版本）及其同步变体 PipeDream-Flush 提出了 1F1B 调度，Megatron-LM 随后采用了 PipeDream-Flush 式的 1F1B。

如图 9-2 所示，1F1B 将每个 Stage 的生命周期清晰解耦为三个阶段：

Stage 0 (输入端)

Stage 1 (中间层)

Stage 2 (输出端 / Loss)

预热阶段 (Warmup: S0 连续发射前向微批次填充管道)

1F1 前向激活传输

2F1 前向激活传输

3F2 前向激活传输

4计算 Loss 并执行反向 B1

5B1 反向梯度回传

1F1B 稳态阶段 (Steady State: 算一个 F 紧跟一个 B，显存进出守恒)

6F2 前向激活传输

7B1 反向梯度回传 (S0 释放 F1 激活)

8F3 前向激活传输 (S0 申请 F3 激活，常驻峰值恒为 p 份)

9执行反向 B2

10B2 反向梯度回传 (S2 释放 F2 激活)

收尾降温阶段 (Cooldown: 连续消化剩余反向微批次)

11B2 反向梯度回传

12B3 反向梯度回传

梯度累积结束，显存池激活全部清空归零

图 9-2：流水线并行 1F1B 调度器跨阶段微批次流转与显存动态守恒时序图

预热阶段（Warmup）：
- 处于 Stage $k$ 的 GPU 首先连续执行若干个前向微批次，以确保流水线通道被数据填满。
- 随着 Stage 深度递增，预热步数逐渐递减（Stage $k$ 预热 $p - 1 - k$ 步）。
稳态阶段（Steady State, 1F1B）：
- 核心设计：GPU 每执行一个新微批次的前向计算（ $F_i$ ），紧接着就必须执行一个最早就绪微批次的反向求导（ $B_j$ ）。
- 显存出入守恒： $F_i$ 产生了一份新的微批次激活，但紧随其后的 $B_j$ 立即消费并销毁了一份旧的微批次激活。
- 稳态期间驻留的微批次激活最多为 $p$ 份（Stage $k$ 为 $p-k$ 份），不随微批次总数 $m$ 增加而上涨。
清空降温阶段（Cooldown）：
- 当所有前向微批次发射完毕后，GPU 连续计算剩余的反向求导，将显存中的剩余激活全部释放归零。

核心结论：1F1B 将单卡驻留激活峰值从 $O(m)$ 降到 $O(p)$ 。因此可以增大微批次数 $m$ （例如 $m=64$ ）来稀释气泡，而激活显存保持不变。

5. Interleaved 1F1B：交错分片进一步压制气泡

如果模型参数极大，必须使用较大的流水线深度 $p$ （例如 $p=16$ ），则即使 $m=32$ ，1F1B 的气泡率仍有 $\frac{15}{32} \approx 46.8\%$ 。 Interleaved 1F1B（交错分片） 通过虚拟 Stage（Virtual Stages）进一步削减气泡： - 设交错因子为 $v$ （例如 $v=2$ ）。每张物理 GPU 不再只负责一段连续的模型层，而是交错持有 $v$ 个虚阶段。例如 4 张物理卡持有 8 个模型块：GPU 0 负责 Chunk 0 与 Chunk 4，GPU 1 负责 Chunk 1 与 Chunk 5…… - 微批次在物理卡环之间流动 $v$ 圈。每个子块的计算粒度缩小为原来的 $1/v$ 。 - 气泡率倍数下降： $r_{\text{bubble}} = \frac{p - 1}{v \cdot m}$

代价权衡：微批次在物理设备边界之间来回穿梭的次数增加了 $v$ 倍，点对点通信总量相应扩大至 $v$ 倍。要求机间网络具备足够高的带宽支持。

6. 前沿调度革新：Zero-Bubble (ZB) 与 DualPipe（DeepSeek-V3 核心）

近年的调度改进集中在进一步消除剩余的流水线气泡：

A. 梯度计算拆分（B/W Separation）与 Zero-Bubble (ZB)

传统调度将反向传播视为一个不可分割的整体算子 $B$ 。实际上线性层的反向包含两个彼此没有数据依赖的矩阵乘：

$B$ 算子（Activation Gradient，激活梯度）：计算 $\frac{\partial \mathcal{L}}{\partial X_{\text{in}}} = \frac{\partial \mathcal{L}}{\partial X_{\text{out}}} \cdot W^T$ 。它必须严格按反向顺序立即传给上一层 Stage，位于流水线关键路径上。
$W$ 算子（Weight Gradient，权重梯度）：计算 $\frac{\partial \mathcal{L}}{\partial W} = X_{\text{in}}^T \cdot \frac{\partial \mathcal{L}}{\partial X_{\text{out}}}$ 。它仅用于在 Step 末尾更新本地权重，对后续各层前向/反向的数据流向毫无依赖。

Zero-Bubble 调度思想：将 $W$ 的计算从反向关键路径上完全剥离，将其作为“填充物”延迟调度插进 Warmup 和 Cooldown 期间原本闲置的气泡时间槽中，使硬件利用率逼近理论极限（Bubble $\approx 0$ ）。

B. DualPipe 双向双流调度（DeepSeek-V3）

DeepSeek-V3 的流水线调度采用 DualPipe：

在物理流水线两端同时注入两个相反方向的微批次数据流（正向流从 Stage 0 向右推，反向流从 Stage $p-1$ 向左推）。
将 Forward、Backward $B$ 、Backward $W$ 以及跨机通信交织排布，用相反方向的计算互相填补气泡，并让计算与通信重叠。
代价：每张卡要保存两份模型参数（两个方向的流各用一份），激活峰值也比 1F1B 更高。DeepSeek-V3 在 2048 张 H800 上用这一调度完成训练。

7. 技术选型：PP vs ZeRO-3

决策维度	流水线并行 (PP)	ZeRO-3 / FSDP
切分对象	模型的层深度（每卡持有完整层）	每一层的参数张量（每卡持有切片）
网络通信内容	边界处的中间激活值 $(b, s, h)$	算子执行前后的模型参数 $W$ 与梯度
网络总线偏好	跨机低带宽网络友好（InfiniBand / RoCE）	强依赖机内高带宽网络（跨机易受 Ring Latency 惩罚）
核心性能瓶颈	调度气泡（Bubble Ratio $\approx \frac{p-1}{m}$ ）	参数预取重叠失败（Prefetch Exposure）
超长序列适应度	激活随 $s$ 膨胀，长序列下单卡激活显存压力大	激活全量驻留，需结合 TP/CP/重计算
主流业界搭配	PP + TP + ZeRO-1（如 Megatron）；DeepSeek-V3 不用 TP，采用 PP16 × EP64 + ZeRO-1 DP	纯 FSDP / FSDP + TP (中等规模集群首选)

具体演示与数值推演

以一个典型流水线并行配置为例：流水线级数 $p=4$ ，全局批次切分为 $m=8$ 个微批次，单步反向计算时间约为前向的两倍（ $t_b = 2 t_f$ ）：

朴素无流水调度（Naive Sequential）：若不进行微批次划分（ $m=1$ ），总耗时为 $p \times (t_f + t_b) = 4 \times 3 t_f = 12 t_f$ 。有效计算仅为 $3 t_f$ ，气泡时间高达 $9 t_f$ ，算力有效率仅 $25\%$ 。
标准 1F1B 调度（1F1B Schedule）：
- 理想无气泡计算时长： $T_{\text{ideal}} = 8 \times (t_f + 2t_f) = 24 t_f$
- 空转气泡时长： $T_{\text{bubble}} = (4 - 1) \times (t_f + 2t_f) = 3 \times 3 t_f = 9 t_f$
- 气泡相对理想时间的比率（教材标准度量）： $r_{\text{bubble}} = \frac{p - 1}{m} = \frac{4 - 1}{8} = \frac{3}{8} = 37.5\%$
- 气泡占实际总运行时间的比例： $\eta_{\text{bubble}} = \frac{9 t_f}{24 t_f + 9 t_f} = \frac{9}{33} \approx 27.27\%$
引入交错分片（Interleaved 1F1B, $v=2$ ）：
- 气泡相对比率直接减半： $r_{\text{bubble}} = \frac{p - 1}{v \cdot m} = \frac{3}{2 \times 8} = \frac{3}{16} = 18.75\%$
- 实际气泡墙钟占比降至： $\eta_{\text{bubble}} = \frac{3}{16 + 3} = \frac{3}{19} \approx 15.79\%$
- 显存与扩展性印证：在 1F1B 调度下，单卡最大激活驻留量被严格锁定在 $p=4$ 个微批次之内。当微批次扩大至 $m=32$ （ $= 8p$ ）时，墙钟气泡占比降至 $\frac{3}{35} \approx 8.6\%$ 。

代码填空题

推导并验证各调度的 bubble 公式；生成 AFAB 调度矩阵并统计空闲比例。

Code

def bubble_ratio(scheme: str, p: int, m: int, v: int = 1) -> float:
    """
    bubble 相对理想时间的比例 r_bubble = 额外时间 / 理想时间。

    - naive: m=1（不分微批次），r = (p-1)/1
    - afab / 1f1b: r = (p-1)/m
    - interleaved: r = (p-1)/(v*m)
    """
    if scheme == "naive":
        return (p - 1) / 1
    if scheme in ("afab", "1f1b"):
        return ______          # 填空
    if scheme == "interleaved":
        return ______          # 填空
    raise ValueError(scheme)

def afab_schedule(p: int, m: int, tf: int = 1, tb: int = 1) -> list[list[int]]:
    """
    生成 AFAB 调度矩阵 busy[stage][t]，1 = 该时刻该 stage 在计算。
    tf、tb 为前向/反向时长（整数，单位时间槽）。

    时序（0 起）：
      stage i 的第 j 个前向  F_j 开始于 t = i + (j-1)*tf
      stage i 的第 j 个反向  B_j 开始于 t = (m + p - 1) + (p - 1 - i) + (j-1)*tb
    （先想清楚：最后一段前向在 t = m+p-2 结束；之后 stage p-1 立刻开始反向，
      反向像前向的镜像一样沿 stage 阶梯传播。）
    """
    total = (m + p - 1) * (tf + tb)
    busy = [[0] * total for _ in range(p)]
    for i in range(p):
        for j in range(m):
            t_f = i + (j - 1) * tf          # 填空点：如理解有出入可自行修正
            for u in range(tf):
                busy[i][t_f + u] = 1
            t_b = (m + p - 1) + (p - 1 - i) + (j - 1) * tb   # 填空点
            for u in range(tb):
                busy[i][t_b + u] = 1
    return busy

def idle_fraction(busy: list[list[int]]) -> float:
    """空闲槽位占比。"""
    total = sum(len(row) for row in busy)
    work = sum(sum(row) for row in busy)
    return ______                            # 填空

if __name__ == "__main__":
    p, m = 4, 8
    busy = afab_schedule(p, m)
    print("空闲比例:", f"{idle_fraction(busy):.3f}")
    # 理论值：bubble 比例（相对理想时间） = (p-1)/m；空闲占比 = (p-1)/(m+p-1)
    print("理论 (p-1)/(m+p-1) =", (p - 1) / (m + p - 1))
    assert abs(idle_fraction(busy) - (p - 1) / (m + p - 1)) < 1e-9

    for scheme, v in (("naive", 1), ("afab", 1), ("interleaved", 2)):
        r = bubble_ratio(scheme, p, m, v)
        print(f"{scheme:12s} v={v}  r_bubble = {r:.3f}")

    # 教材结论验证：m 远大于 p-1 时 bubble 小；v 再减半
    print("m=32:", f"{bubble_ratio('1f1b', 8, 32):.3f}")
    print("v=2 interleaved, m=32:", f"{bubble_ratio('interleaved', 8, 32, 2):.3f}")

三个问答题

Q1

为什么 AFAB 的激活显存随 m 增长而爆炸，1F1B 却能把它控制在约 p 个微批次的激活？请结合”各卡需要先做 PP 次前向才能开始第一次反向”解释教材的”每卡激活 ≈ activs（与不用 PP 相同）“这句话。

Q2

依次推导 naive、AFAB/1F1B、interleaved 的 bubble 比例公式，并说明每个公式里分子与分母的含义。为什么 1F1B 的 bubble 与 AFAB 相同，却仍然优于 AFAB？

Q3

zero bubble 的核心观察是什么？为什么 backward 中 W（权重梯度）可以在 B（输入梯度）之后任意时刻执行而不影响正确性？DualPipe 在此基础上又加了什么？最后对比：什么场景选 PP 而不是 ZeRO-3（至少两个依据）？

检查与通过标准

总分 10 分：代码正确 4 分（bubble 公式、AFAB 时序、空闲占比与理论一致）、三题各 2 分、通过线 8 分。

一票否决项：

认为 1F1B 减少 bubble（它与 AFAB 的 bubble 相同，省的是内存）。
把 bubble 公式中的 m 与 p 弄反。
说不出 interleaved 的通信代价是 ×v。
把 zero bubble 说成”消除了通信”（消除的是 bubble 空闲）。
认为 PP 会降低激活显存（PP 按层分片，激活不省）。

💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对；核对后必须解释关键公式，并改一个规模重新计算。

Code

def bubble_ratio(scheme: str, p: int, m: int, v: int = 1) -> float:
    """
    bubble 相对理想时间的比例 r_bubble = 额外时间 / 理想时间。

    - naive: m=1（不分微批次），r = (p-1)/1
    - afab / 1f1b: r = (p-1)/m
    - interleaved: r = (p-1)/(v*m)
    """
    if scheme == "naive":
        return (p - 1) / 1
    if scheme in ("afab", "1f1b"):
        return (p - 1) / m          # 填空
    if scheme == "interleaved":
        return (p - 1) / (v * m)          # 填空
    raise ValueError(scheme)

def afab_schedule(p: int, m: int, tf: int = 1, tb: int = 1) -> list[list[int]]:
    """
    生成 AFAB 调度矩阵 busy[stage][t]，1 = 该时刻该 stage 在计算。
    tf、tb 为前向/反向时长（整数，单位时间槽）。

    时序（0 起）：
      stage i 的第 j 个前向  F_j（j 从 0 计数）开始于 t = i + j*tf
      stage i 的第 j 个反向  B_j（j 从 0 计数）开始于 t = (m + p - 1) + (p - 1 - i) + j*tb
    （先想清楚：最后一段前向在 t = m+p-2 结束；之后 stage p-1 立刻开始反向，
      反向像前向的镜像一样沿 stage 阶梯传播。）
    """
    total = (m + p - 1) * (tf + tb)
    busy = [[0] * total for _ in range(p)]
    for i in range(p):
        for j in range(m):
            t_f = i + j * tf          # 填空点：如理解有出入可自行修正
            for u in range(tf):
                busy[i][t_f + u] = 1
            t_b = (m + p - 1) + (p - 1 - i) + j * tb   # 填空点
            for u in range(tb):
                busy[i][t_b + u] = 1
    return busy

def idle_fraction(busy: list[list[int]]) -> float:
    """空闲槽位占比。"""
    total = sum(len(row) for row in busy)
    work = sum(sum(row) for row in busy)
    return (total - work) / total                            # 填空

if __name__ == "__main__":
    p, m = 4, 8
    busy = afab_schedule(p, m)
    print("空闲比例:", f"{idle_fraction(busy):.3f}")
    # 理论值：bubble 比例（相对理想时间） = (p-1)/m；空闲占比 = (p-1)/(m+p-1)
    print("理论 (p-1)/(m+p-1) =", (p - 1) / (m + p - 1))
    assert abs(idle_fraction(busy) - (p - 1) / (m + p - 1)) < 1e-9

    for scheme, v in (("naive", 1), ("afab", 1), ("interleaved", 2)):
        r = bubble_ratio(scheme, p, m, v)
        print(f"{scheme:12s} v={v}  r_bubble = {r:.3f}")

    # 教材结论验证：m 远大于 p-1 时 bubble 小；v 再减半
    print("m=32:", f"{bubble_ratio('1f1b', 8, 32):.3f}")
    print("v=2 interleaved, m=32:", f"{bubble_ratio('interleaved', 8, 32, 2):.3f}")

补全后的代码（关键填空处）

def bubble_ratio(scheme, p, m, v=1):
    if scheme == "naive":
        return (p - 1) / 1
    if scheme in ("afab", "1f1b"):
        return (p - 1) / m
    if scheme == "interleaved":
        return (p - 1) / (v * m)

AFAB 调度时序（循环变量 j 从 0 计数，练习模板里的 (j - 1) 需要改成 j；已验证与理论一致）：

t_f = i + j * tf                           # stage i 的 F_j
            t_b = (m + p - 1) + (p - 1 - i) + j * tb   # stage i 的 B_j

空闲占比：1 - work/total，与理论 (p−1)/(m+p−1) 完全吻合（p=4,m=8 → 0.2727）。

naive        v=1  r_bubble = 3.000
afab         v=1  r_bubble = 0.375
interleaved  v=2  r_bubble = 0.188
m=32:        0.219   （1f1b, p=8）
v=2 interleaved, m=32: 0.109

三个问答题要点

Q1

AFAB 把 m 个微批次的前向全部做完才开始反向 → 所有 m 份激活同时驻留 → 显存 ∝ m；
1F1B 反向尽早开始 → 每卡任意时刻最多持有约 p 个微批次的激活（前向刚喂进来的 + 反向还没算完的）；
教材”每卡激活 ≈ activs”：每卡负责 1/PP 的层，但要攒 PP 个微批次才能开始反向 → PP × (activs/PP) ≈ activs——PP 本身不省激活，1F1B 的价值是让 m 可以继续加大（从而缩 bubble）而显存不涨。

Q2

naive：无微批次，理想时间 t_f+t_b，bubble (p−1)(t_f+t_b) → r = p−1；
AFAB/1F1B：理想 m(t_f+t_b)，bubble (p−1)(t_f+t_b) → r = (p−1)/m；分子是”流水线灌满/排空”的等待，分母是总工作量；
interleaved：每卡 v 个分片，前向/反向被拆细、交错更密 → bubble 除以 v，r = (p−1)/(v·m)；
1F1B 优于 AFAB 的原因：bubble 相同但内存少（p vs m 个微批次的激活）→ 可以加大 m 真正缩小 bubble；AFAB 加 m 会 OOM。

Q3

观察：backward 的 matmul 拆成 B（输入梯度，必须沿层序传播）与 W（权重梯度，只服务于 optimizer step）；
W 的执行时机不受层间依赖约束，可以插到任何空闲槽 → 填 bubble → ZB 理论调度；
DualPipe：再从 PP 两端各注入一个微批次流、交错执行，把 idle 进一步压掉；最优调度用 ILP 求解；
PP vs ZeRO-3：a) PP 传激活（带宽需求低）适合跨节点，ZeRO-3 传权重（需高带宽/可 prefetch 但 512+ 隐藏不住）；b) PP 需要复杂调度与层均衡，ZeRO-3 模型无关；c) PP 不省激活，ZeRO-3 省参数侧内存；d) 组合规则：PP+ZeRO-1/2 互补（DeepSeek-V3 用 PP + ZeRO-1），PP+ZeRO-3 需极大 gbs 很少用。

通过要点

1F1B 与 AFAB 的 bubble 相同（都是 (p−1)/m），1F1B 赢在内存；
bubble 公式的分母是”理想时间”，所以 naive 的 r 可以 >1。
