第 4 课：Tiled Copy、向量化与 Predication

本课目标与完成标准

学完后你应能：设计线程—数据映射，区分逻辑边界 mask 与对齐/向量化条件。

通过必须同时满足：

• 独立补齐本课唯一的代码填空题，并通过给定检查；
• 三个问答题均说明因果链，而不是只报术语；
• 能指出至少一个正确性边界和一个性能取舍；
• 总分不低于 8/10，且没有一票否决级概念错误。

前置关系

• 课程前置：CUDA 线程模型、GEMM、C++ 模板基础
• 本课在路线中的作用：Tiled Copy 把 copy atom 与线程/值 layout 组合，描述哪些线程搬哪些元素；它是数据运动的可组合对象。

核心心智模型

1. 它是什么，解决什么问题

CuTe Tiled Copy（分块数据搬运与向量化掩码） 是 CUTLASS 3.x 中管理片上与全局数据流转的高阶抽象。

数据搬运的硬件瓶颈与抽象突破（结合图 4-1 与图 4-2）： - 低效标量加载 vs. 硬件向量指令：若每个线程逐个读取 2 字节（FP16）或 4 字节（FP32），GPU 显存总线将被海量的小事务指令挤爆，指令发射器严重过载。现代 GPU 提供了 128-bit（16 字节）宽向量指令（如 LDG.E.128、Ampere 异步显存拷贝 cp.async，以及 Hopper 硬件级张量内存加速器 TMA）； - Tiled Copy 的统一建模（图 4-1）：

Tiled Copy API 图

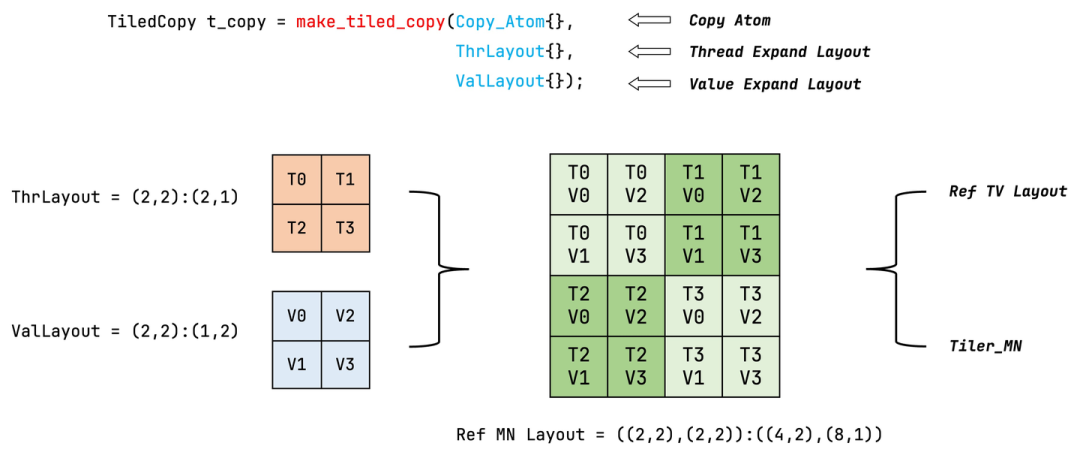

图 4-1：CUTLASS Tiled Copy 构造与数据搬运抽象

$$\text{TiledCopy} = \text{Copy\_Atom (硬件拷贝微指令)} + \text{ThreadLayout (线程拓扑)} + \text{ValLayout (向量值排布)}$$ 它以声明式的方式精确描述了：“Block 内哪些线程以何种向量粒度、按何种空间步长协作搬运哪一块 Tile”；

• 非对齐尾块的数据越界防护（Predication）：在实际业务中，矩阵维度极少恰好是分块尺寸（如 128 或 256）的整数倍。Tiled Copy 通过自动生成谓词掩码（Predication Tensor），在硬件层面安全遮蔽越界访问，杜绝显存段错误。

2. 它如何工作（结合图 4-1 与图 4-2）

线程集

边界掩码 (Predication)

cp.async 硬件引擎

共享内存 (SMem)

1判定坐标是否位于张量有效边界内

alt边界内

2发射 128 位宽向量化 cp.async 异步拷贝指令

3硬件直通写入共享内存 (无需经过寄存器)

else越界

4写入 0 (Padding 零填充保护)

图 4-2：Tiled Copy 向量化加载与掩码谓词保护执行时序

以 Ampere 架构下的异步搬运 cp.async 为例，Tiled Copy 的执行流水线如下：

1. 构建原子搬运（Copy Atom）与 Tiled Copy：
   • 选取硬件原子指令，如 Copy_Atom<SM80_CP_ASYNC_CACHEGLOBAL<uint128_t>, half_t>；
   • 组合 128 线程的拓扑布局（如 (32, 4) 形状），构造出 tiled_copy 对象：每个线程一次搬运 16 字节（8 个 half），128 个线程一次共搬运 $128 \times 16\,\text{B} = 2\,\text{KB}$；
2. 张量分区与局部切片绑定：
   • 全局张量 gA 与共享内存张量 sA 分别调用 tiled_copy.get_slice(threadIdx.x) 提取当前线程持有的源切片 tAgA 和目标切片 tAsA；
3. 坐标映射与谓词掩码生成（图 4-2）：
   • CuTe 结合张量的逻辑有效边界（如真实尺寸 $M, K$），通常用 make_identity_tensor 生成坐标张量，再与边界做 elem_less 比较，得到布尔谓词张量（Predicate Mask）；
4. 硬件级条件拷贝（Predicated Execution）：
   • 调用 copy_if(tiled_copy, tApA, tAgA, tAsA)；
   • 对于边界内的合法坐标，硬件直接发起 128-bit 异步拷贝，数据直接从全局显存写入共享内存，全程不占用任何物理通用寄存器（Bypass Register File）；
   • 对于越界坐标谓词为假，copy_if 会跳过该元素，目标位置保持原值，不会自动写 0。需要补零时，要么先 clear() 目标 smem，要么用带 zero-fill 的拷贝原子（如 SM80_CP_ASYNC_CACHEGLOBAL_ZFILL），否则 Tensor Core 会读到脏数据。

3. 正确性条件与常见误区

1. 谓词掩码（Predicate）绝无法修复物理非对齐（Misalignment Trap）：
   • 致命误区：很多开发者以为“只要开启了 Predicate，就能对任意奇数地址使用 128-bit 向量指令”；
   • 硬件铁律：128-bit 向量指令（uint128_t / 16 字节）在 GPU 硬件体系中必须严格满足基准物理地址按 16 字节对齐（ptr % 16 == 0）。
   • 谓词掩码仅用于保护逻辑坐标是否越界；如果传入的显存指针物理地址未对齐，硬件执行到该指令时会直接触发 misaligned address 硬件陷阱异常，整个 Kernel 当场崩溃；
2. 连续维度的跨步不连续风险：
   • 向量化读取要求沿连续维度（如行主序的列向）在物理显存上也是完全紧凑连续的（Stride 为 1）。若在 Leading Dimension 跨步方向错误地尝试向量化，会导致指令跨越非连续地址。

4. 性能与工程取舍

1. 宽向量高吞吐 vs. 边界对齐严苛性：
   • 采用 128 位向量（16 字节）可将指令发射数降至标量读取的 $\frac{1}{8}$，能以极高密度榨干显存总线带宽；
   • 但若数据尾部存在零散残留（例如 $N=130$，剩余 2 个 half 仅占 4 字节），128 位向量将无法覆盖该残片，必须在边界处降级为标量处理或填充虚拟空间；
2. 循环剥离：无谓词主路径 vs. 谓词尾路径（Loop Peeling）：
   • 在矩阵收缩维度 $K$ 上，若 $K$ 很大（如 4096），前绝大多数 Tile 都是完整的内部块，完全不需要任何边界检查；
   • 生产级优化：将主循环（Mainloop）编译为纯粹无谓词的直通路径（Unpredicated Path），消除每一轮的谓词求值与分支预测开销；仅在最后一个可能越界的尾块（Tail Block / Residue Tile）执行带 Predicate 的安全保护路径，端到端吞吐可提升 10%~20%。

具体演示：尾块切分与向量谓词生成演算

考虑矩阵列长 $N = 130$（半精度 FP16，每元素 2 字节），采用 8 个 half（128-bit，16 字节）的向量拷贝单元：

• 前段对齐数据：
  • 索引 $0 \sim 127$ 共 128 个元素，刚好被 $128 / 8 = 16$ 个完整的 128 位向量拷贝覆盖；
  • 所有向量对应的 Predicate 均为全真 [True, True, True, True, True, True, True, True]，硬件流水线全速发射。
• 边界尾部向量（起始基准偏移量 base = 128）：
  • 该向量覆盖的 8 个物理槽位全局坐标为：$128, 129, 130, 131, 132, 133, 134, 135$；
  • 由于矩阵真实有效列长只有 $N = 130$（仅 128 和 129 合法）：
  • 各 Lane 谓词判定公式：$\text{valid}_k = (\text{base} + k < 130)$；
  • 自动解算生成的 Predicate 掩码为： $$\text{Mask} = [\text{True}, \text{True}, \text{False}, \text{False}, \text{False}, \text{False}, \text{False}, \text{False}]$$
  • 据此只搬运前 2 个 half，避免越界读取。后 6 个槽位不会自动清零（见上文 copy_if 的说明）。另外，CuTe 的谓词粒度是一次拷贝原子：一个 128-bit 原子要么整体执行、要么整体跳过，部分有效的向量需要用 cp.async 的 src-size（zero-fill）形式只读有效字节并把其余字节补零，或者改用更窄的拷贝原子。
• 行起始地址的对齐：上面只分析了第 0 行。若矩阵按行主序存储且 leading dimension 就是 130，第 $r$ 行的起始字节偏移为 $260r$，而 $260 \bmod 16 = 4$，从第 1 行起行首不再 16 字节对齐，128-bit 向量拷贝不能使用。常见做法是把 leading dimension 补齐到 8 的倍数（如 136 个 half，即 272 字节），或退回 32-bit（2 个 half）的拷贝原子（260 是 4 的倍数）。

实践任务：唯一代码填空题

补齐向量 copy 的 lane 有效掩码。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

def copy_mask(base, lanes, logical_size):
    """base 是本向量首元素，返回每个 lane 是否在逻辑边界内。"""
    # TODO：只补齐下面这个表达式。
    return ______

assert copy_mask(128, 8, 130) == [True, True, False, False, False, False, False, False]
assert all(copy_mask(0, 8, 8))

检查方法

运行本单元格；所有 assert 必须通过。另手工构造一个边界输入，解释预期结果。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“Tiled Copy、向量化与 Predication”的工作机制。

你的答案：

Q2

有 predicate 就能安全执行任意未对齐的 128-bit load 吗？

你的答案：

Q3

如何把规则主体与尾块拆成两个路径，何时值得？

你的答案：

评分与通过规则

• 代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
• Q1～Q3 各 2 分；
• 一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

Tip💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

def copy_mask(base, lanes, logical_size):
    """base 是本向量首元素，返回每个 lane 是否在逻辑边界内。"""
    # 参考实现：表达式直接对应上文不变量。
    return [base + lane < logical_size for lane in range(lanes)]

assert copy_mask(128, 8, 130) == [True, True, False, False, False, False, False, False]
assert all(copy_mask(0, 8, 8))

Q1 参考答案

1. 输入阶段（Tiled Copy Construction & Thread Slicing）：
   • 算法结合硬件拷贝微原语（如 128-bit 的 cp.async）、Block 内的线程网格排布（Thread Layout）与每个线程负责的值排布（Value Layout），构造声明式的 TiledCopy 算子；
   • 每个物理线程调用 get_slice(threadIdx.x)，从全局显存瓦片（GMEM Tile）与片上共享内存瓦片（SMEM Tile）中分别切出属于当前线程的一对源与目标局部切片（tAgA 与 tAsA）；
2. 状态变化阶段（Coordinate Evaluation & Predicate Generation）：
   • CuTe 通过恒等坐标张量（Identity Tensor）提取出各个待搬运元素的真实全局多维坐标；
   • 算子将多维物理坐标与矩阵的实际有效形状（Logical Shape）进行比较，在寄存器中生成布尔谓词张量（Predicate Mask Tensor）。每个待搬运的向量元素对应一个由 1 位谓词寄存器（Predicate Register @p）保护的合法性标志；
3. 输出阶段（Predicated Async Hardware Dispatch）：
   • 调用 copy_if 发射硬件指令：对谓词为真的合法元素，硬件直接发射 128-bit 宽的异步显存加载指令（cp.async.cg，与上文 SM80_CP_ASYNC_CACHEGLOBAL 对应），数据绕过通用寄存器直通 Shared Memory；
   • 对谓词为假的越界元素，硬件抑制该加载事务并在 Shared Memory 对应物理槽位中就地填充数值 0（Padding Zero），防止越界访存引发非法地址崩溃或污染下游 Tensor Core 计算。

Q2 参考答案

不能。Predicate 只决定这条拷贝指令是否执行（是否发出访存请求），不会改变地址。只要谓词为真，LDG.E.128 或 16 B 的 cp.async 就要求地址 16 字节对齐，否则报 cudaErrorMisalignedAddress，CUDA 上下文随之失效。所以 128-bit 向量化的前提是基地址 16 字节对齐、连续维度 stride 为 1，且每行起始地址（leading dimension）也满足对齐；不满足时改用 64/32/16-bit 的 Copy Atom。

Q3 参考答案

• 做法：完全落在边界内的 Tile 走无谓词的 copy，编译器可以去掉坐标比较、谓词计算和分支；最后一个 $K$ 块（$K$ 不能被 Tile 整除时）以及矩阵右/下边界的 Block 单独走带 copy_if 的路径。CUTLASS 等库普遍采用这种拆分。
• 何时值得：$K$ 很大（如 $\ge 1024$）时主循环要跑很多轮，尾块只占一轮，去掉每轮的谓词开销收益明显（幅度需实测）。$K$ 很小（如 $\le 64$，只有 1~2 轮）时，拆分使代码体积接近翻倍、增加 I-Cache 压力，收益有限，统一用带谓词的路径即可。

参考资料

• CuTe Layout Algebra
• CuTe Tensors
• CuTe Algorithms
• CUTLASS GEMM API
• CUTLASS repository

资料用于建立事实基线；面试回答仍需用自己的语言组织。
