第 7 课：混合精度、Accumulator 与 Epilogue

本课目标与完成标准

学完后你应能：区分输入、累加、输出精度，并设计带 alpha/beta/activation 的 epilogue。

通过必须同时满足：

• 独立补齐本课唯一的代码填空题，并通过给定检查；
• 三个问答题均说明因果链，而不是只报术语；
• 能指出至少一个正确性边界和一个性能取舍；
• 总分不低于 8/10，且没有一票否决级概念错误。

前置关系

• 课程前置：CUDA 线程模型、GEMM、C++ 模板基础
• 本课在路线中的作用：CUTLASS 把 mainloop 与 epilogue 分离；常见做法是低精度输入、FP32 accumulator，再在 epilogue 缩放/融合并转换输出。

核心心智模型

1. 它是什么，解决什么问题

混合精度累加与 Epilogue 算子融合（Mixed Precision, Accumulator & Epilogue） 是现代大语言模型（如 DeepSeek-V3、LLaMA-3）兼顾吞吐峰值与数值稳定性的黄金范式。

低精度计算的数值危机与解题架构（结合图 7-1 与图 7-2）： - 混合精度的必然性（图 7-1）：

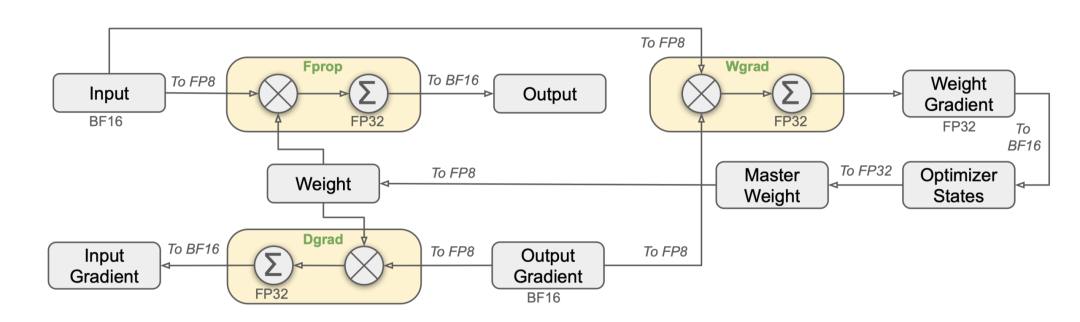

FP8 精度计算图

图 7-1：DeepSeek-V3 / 现代大模型中的 FP8 精度计算与分块缩放机制

大模型训练与推理广泛采用低精度数据类型（如 FP16、BF16，乃至 DeepSeek-V3 采用的 FP8 E4M3/E5M2，图 7-1）。低精度能够将 HBM 显存带宽与片上缓存容量利用率翻倍甚至提升 4 倍，极大释放 Tensor Core 的峰值硬件算力； - 累加器下溢与精度坍塌：在收缩维度 $K$ 达到数千上万的矩阵乘法中，若在低精度下直接累加（如 FP16 累加），由于尾数位极短（FP16 仅 10 位有效尾数，BF16 仅 7 位），累加和变大后，新加入的小乘积会被舍入掉（“大数吃小数”），误差随 $K$ 增大而累积； - CUTLASS 两段式解耦架构： $$\text{GEMM 架构} = \text{Mainloop (低精度输入 + FP32 高精度累加)} + \text{Epilogue (仿射变换 + 算子融合 + 量化写回)}$$ 主循环负责在 FP32 寄存器中累加，FP32 的 23 位尾数让累加舍入误差远小于 FP16 累加，但并非无损。需要注意 Hopper 上 FP8 WGMMA 的累加器内部只保留约 14 位有效精度，$K$ 很大时误差仍明显，因此 DeepSeek-V3 / DeepGEMM 每累加 128 个 $K$ 元素就把部分和提升到 CUDA Core 上的 FP32 寄存器中累加（见 CUDA 第 13 课）；计算完成后，由独立的 Epilogue 流水线完成偏差添加（Bias）、残差相加（Residual）、非线性激活（SiLU/GELU）与最终的截断量化输出（图 7-2）。

2. 它如何工作（结合图 7-1 与图 7-2）

低精度输入 (FP8 / BF16)

Tensor Core 高速矩阵乘

FP32 高精度累加器 (防止下溢与累加误差)

Epilogue 算子融合 (Bias + ReLU/SiLU + 量化缩放)

写回目标格式到全局显存

图 7-2：CUTLASS 混合精度累加与 Epilogue 融合输出流水线

CUTLASS 的 Epilogue 阶段遵循通用的仿射与非线性变换公式： $$D = \text{Activation}\left(\alpha \cdot \text{Accum} + \beta \cdot C\right)$$

1. 主循环产生高精度累加器（Accumulator）：
   • 输入张量 $A, B$ 以低精度（FP16/BF16/FP8）加载并输入 Tensor Core；
   • Tensor Core 硬件以单精度浮点（FP32）格式执行乘累加，中间结果全程保存在线程专属的 FP32 累加寄存器 Accum 中；
2. Epilogue 片上融合计算：
   • 线程从全局显存读取标量超参数 $\alpha$ 与 $\beta$；
   • 分支守卫（$\beta$ Guard）：若 $\beta \neq 0$，线程从全局显存加载累加基底矩阵 $C$（如上一层的残差张量）；若 $\beta = 0$，绝对不发起对 $C$ 的任何显存读请求；
   • 在高精度（FP32）下执行仿射变换 $\alpha \cdot \text{Accum} + \beta \cdot C$，并在寄存器中就地计算激活函数（如 SiLU）；
3. 安全截断与格式写回：
   • 将最终结果安全转换为目标输出格式（如饱和截断为 FP16，或乘以 Scale 因子量化为 FP8）；
   • 以 128 位合并访存将矩阵 $D$ 写入目标物理显存。

3. 正确性条件与常见误区

1. $\beta = 0$ 时的无条件读取（空指针段错误与显存带宽浪费）：
   • 致命误区：某些初学者为了消除代码分支，直接写成 alpha * acc + beta * c；
   • 灾难性后果：在许多标准 Linear 算子中，由于不需要累加外来矩阵 $C$，调用方往往传入空指针 c = nullptr。无条件读取会导致硬件解引用野指针，直接触发段错误崩溃。即使指针合法，多余读取未初始化的 $C$ 也会浪费高达数百 GB/s 的宝贵显存读带宽；
2. 精度下降过早触发（Early Downcast）：
   • 若在执行标量乘法 $\alpha$ 之前就过早将 Accum 截断为 FP16，尾数精度丢失后会被放大系数 $\alpha$ 成倍放大，摧毁数值稳定性。

4. 性能与工程取舍（Epilogue 访问树 EVT vs. 独立 Kernel）

1. Epilogue Visitor Tree (EVT) 的带宽红利：
   • CUTLASS 3.x 引入了强大的 EVT（访问者树）机制，允许将复杂的 DAG 计算（如 LayerNorm + Bias + GELU + Quantize）作为编译期子图深度融合在 Epilogue 中；
   • 省去了数个中间张量对 HBM 的往返读写，减少了 3~5 次独立的 Kernel Launch，端到端延迟降低 40% 以上；
2. 何时必须保持独立 Kernel：
   • 跨 Block 全局归约算子：若后续算子需要全矩阵全局归约（例如整行的 Softmax 或全张量规约），由于 CTA 之间无法轻易进行低开销全局同步，强行放入 Epilogue 会造成流水线死锁或严重的共享内存争抢；
   • 寄存器极限受限场景：若 GEMM 主循环已经用满了 200+ 寄存器，放入复杂的包含大量三角函数、指数函数的 Epilogue 会直接触发本地显存溢出（Local Memory Spill），此时拆分为独立 Kernel 反而能维持更高的 SM Occupancy。

具体演示：混合精度下截断时机对误差的放大实证

考虑标量测试用例：缩放系数 $\alpha = 2.0$，累加器结果 $\text{Accum} = 3.0009765625$（包含微小尾数），$\beta = 0.5$，底数 $C = 4.0$：

• 正确的高精度保持流（Late Downcast）：
  • 在 FP32 下执行仿射计算： $$\text{Result}_{\text{FP32}} = 2.0 \times 3.0009765625 + 0.5 \times 4.0 = 6.001953125 + 2.0 = 8.001953125$$
  • 最后写回时再舍入为 FP16。注意本例中 8.001953125 在 FP16 下同样舍入为 8.0（[8,16) 区间步长为 2⁻⁷），两条路径输出相同；FP32 累加的收益体现在多次累加的误差不再逐步放大，而非单次写回结果。
• 错误的提前截断流（Early Downcast）：
  • 若在进入 Epilogue 时先把 $\text{Accum}$ 强行按 FP16 截断为 $3.0$（丢失了 $0.0009765625$）；
  • 随后计算：$2.0 \times 3.0 + 0.5 \times 4.0 = 8.0$；
  • 截断误差直接被系数 $\alpha = 2.0$ 放大了一倍。在几十到上百层的网络和大量训练步中，这类截断误差会逐层累积，可能导致精度下降甚至训练不稳定。因此转换前应在足够高的精度下完成全部线性运算。

实践任务：唯一代码填空题

补齐线性 epilogue，beta 为 0 时不得读取 c。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

def linear_epilogue(acc, alpha, beta, c=None):
    """返回 alpha*acc + beta*c。"""
    # TODO：只补齐下面这个表达式。
    return ______

assert linear_epilogue(3.,2.,0.,None) == 6.
assert linear_epilogue(3.,2.,.5,4.) == 8.

检查方法

运行本单元格；所有 assert 必须通过。另手工构造一个边界输入，解释预期结果。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“混合精度、Accumulator 与 Epilogue”的工作机制。

你的答案：

Q2

beta=0 仍无条件 load C 会造成什么正确性与性能问题？

你的答案：

Q3

何时把 activation 放进 epilogue，何时保持独立 kernel？

你的答案：

评分与通过规则

• 代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
• Q1～Q3 各 2 分；
• 一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

Tip💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

def linear_epilogue(acc, alpha, beta, c=None):
    """返回 alpha*acc + beta*c。"""
    # 参考实现：表达式直接对应上文不变量。
    return alpha * acc if beta == 0 else alpha * acc + beta * c

assert linear_epilogue(3.,2.,0.,None) == 6.
assert linear_epilogue(3.,2.,.5,4.) == 8.

Q1 参考答案

1. 输入阶段（Low-Precision Input Ingestion）：
   • 算法从全局显存中以极高吞吐加载低精度格式的输入矩阵（如 FP16、BF16 或 FP8），大幅压缩显存带宽消耗，并提升片上 Shared Memory 的瓦片容纳密度；
2. 状态变化阶段（FP32 Accumulator Dot-Product Loop）：
   • 输入操作数送入 Tensor Core 硬件阵列，执行乘加运算；
   • 硬件在数学底层将中间点积累加到单精度浮点（FP32）的私有累加寄存器（Accum）中。在整个收缩维度 $K$ 上，FP32 的 23 位尾数使成千上万次加法的舍入误差远小于低精度累加（但不是无损）。FP8 在 Hopper WGMMA 上是例外：其累加只保留约 14 位有效精度，所以 DeepSeek-V3 按每 128 个 $K$ 元素把部分和提升到 CUDA Core 上的 FP32 寄存器累加；
3. 输出阶段（Fused Epilogue Evaluation & Downcasting）：
   • 累加完成后，数据进入 Epilogue 流水线。首先在 FP32 高精度空间内完成标量缩放与仿射偏置计算：$\alpha \cdot \text{Accum} + \beta \cdot C$；
   • 在寄存器中就地计算非线性激活算子（如 SiLU/GELU）；
   • 执行饱和度截断与四舍五入（Rounding & Saturation），将数值下采样（Downcast）回目标输出精度（如 FP16 或带分块缩放因子的 FP8），合并写回目标显存。

Q2 参考答案

若在 $\beta = 0$ 时依然无条件向显存发起对矩阵 $C$ 的加载请求，会导致灾难性的正确性崩溃（硬件段错误）与严重的显存带宽浪费：

1. 正确性危机：空指针解引用触发硬件段错误（Segfault）：
   • 在工业级算子调用约定中，当 $\beta = 0$ 时，公式退化为纯净矩阵乘法 $D = \alpha A B$。调用方通常不会为 $C$ 分配任何实际显存空间，而是直接传入空指针（C = nullptr）；
   • 若 Kernel 内部无分支保护强行执行全局显存加载，GPU 内存管理单元（MMU）会当场捕获非法地址访问异常，抛出 cudaErrorIllegalAddress，导致整个 CUDA 进程被操作系统强行杀死；
   • 即使传入的指针不为空，若其指向未初始化的野内存，强行读取可能引入带有符号的非正常浮点数（Subnormal / NaN），污染计算流水线；
2. 性能雪崩：白白吞噬高达数百 GB/s 的显存带宽：
   • 矩阵 $C$ 的数据量高达 $M \times N \times \text{sizeof}(T)$；
   • 在 $\beta = 0$ 时读取 $C$ 属于 100% 的死载荷（Dead Load）。原本只写不读的纯净 Epilogue 被强行退化为一个高开销的“读-改-写（Read-Modify-Write）”内存受限流水线，显存总线被无谓占满，算子吞吐暴跌 30%~50%。

Q3 参考答案

决定将激活函数放入 Epilogue 深度融合还是拆分为独立 Kernel，取决于以下严密的工程判据：

1. 应当放入 Epilogue 深度融合的标准场景：
   • 算子为纯逐元素（Elementwise）非线性映射：如 ReLU、GELU、SiLU、Bias Add、Clamp 或线性量化（FP8 Quantize）。此类算子不需要任何跨线程、跨 Block 的规约同步；
   • 消除 HBM 显存往返：GEMM 算完后数据恰好就在寄存器中，就地执行激活函数能省去一次写回显存和一次重新读取的完整 DRAM 流量，并消除 5~10 微秒的独立 Kernel Launch 开销；
2. 必须保持独立 Kernel 的强制场景：
   • 算子需要跨 Block 全局规约（Global Reduction）：如 Softmax（需整行求最大值和求和）、LayerNorm/RMSNorm（需整行求方差）。由于 CTA 之间缺乏轻量级硬件同步，强行放入 Epilogue 会造成巨大的同步复杂度和共享内存争抢；
   • 主循环寄存器极度紧绷（Register-Bound）：若 GEMM 主循环本身已经用满了 200+ 个寄存器，强行在 Epilogue 中引入复杂的超越函数（如高精度 expf、tanhf）需要分配额外的临时寄存器，极易诱发致命的寄存器溢出（Local Memory Spill），导致整体性能反而倒退；
   • 分布式张量并行边界（Tensor Parallelism Barrier）：在 Megatron-LM 等分布式并行架构中，某些 GEMM（如 Row-Parallel Linear）输出后必须先经过跨卡的 All-Reduce 通信汇总，然后才能输入激活函数，此时通信屏障在物理上割裂了算子，无法在单卡 Epilogue 中融合。

参考资料

• CuTe Layout Algebra
• CuTe Tensors
• CuTe Algorithms
• CUTLASS GEMM API
• CUTLASS repository

资料用于建立事实基线；面试回答仍需用自己的语言组织。
