第 6 课：Shared Memory 布局与异步流水

本课目标与完成标准

学完后你应能：安排 global→shared→register 多 stage 流水，并解释 fence/wait/barrier 的正确顺序。

通过必须同时满足：

• 独立补齐本课唯一的代码填空题，并通过给定检查；
• 三个问答题均说明因果链，而不是只报术语；
• 能指出至少一个正确性边界和一个性能取舍；
• 总分不低于 8/10，且没有一票否决级概念错误。

前置关系

• 课程前置：CUDA 线程模型、GEMM、C++ 模板基础
• 本课在路线中的作用：GEMM mainloop 用 shared memory 缓冲 A/B tile；多 stage 让下一 tile 的加载与当前 tile 的 MMA 重叠。

核心心智模型

1. 它是什么，解决什么问题

多阶段共享内存异步流水线（Multi-Stage Shared Memory Asynchronous Pipeline） 是现代 GPU（Ampere、Ada、Hopper）打破“冯·诺依曼访存墙”、实现 Tensor Core 极限算力满载的核心生命线。

传统同步 GEMM 的停滞危机 vs. 异步环形流水（结合图 6-1 与图 6-2）： - 串行等待的算力暴跌：在早期 GPU 编程中，循环遵循“读取 Tile $\to$ 同步等待 $\to$ MMA 矩阵乘 $\to$ 同步等待”的串行模式。由于全局显存（HBM）的访问延迟约为 400~800 个时钟周期，计算单元在等待显存数据期间处于空闲状态，硬件算力利用率很低； - 异步拷贝引擎（cp.async，图 6-1）：

异步拷贝流水图

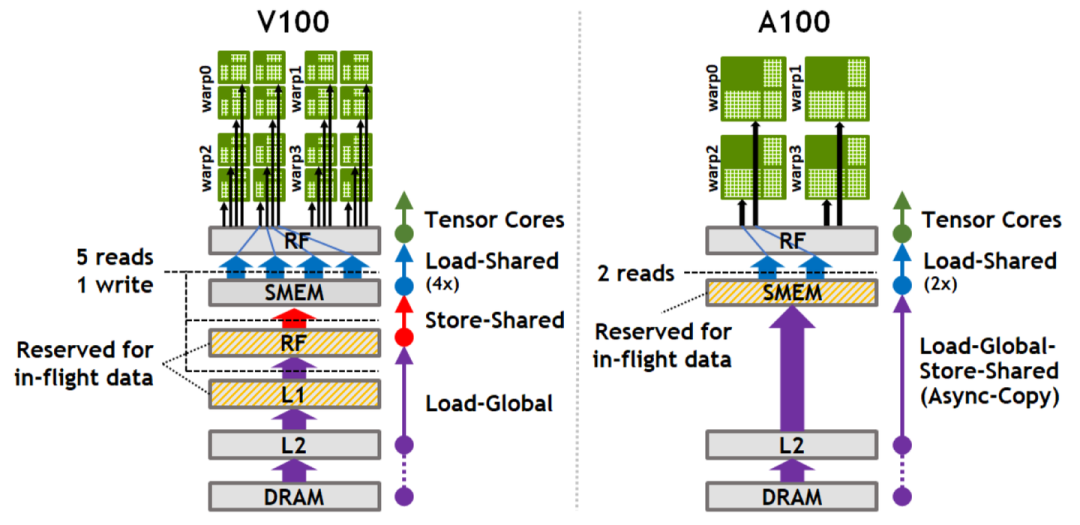

图 6-1：cp.async 异步拷贝原理（图源自 NVIDIA Ampere 白皮书）

Ampere 引入了硬件级异步拷贝引擎。它允许线程仅发射拷贝指令，由显存控制器后台直接将 HBM 数据写入片上 Shared Memory，全程绕过通用寄存器（Zero Register Overhead）； - 环形流水线（Circular Buffer Pipeline，图 6-2）：

SMem Stage 0

SMem Stage 1

Tensor Core 计算

异步多阶段双缓冲/多缓冲流水

1异步加载第 k 步数据 (cp.async)

2读取第 k 步数据并执行矩阵乘

3同时异步预取第 k+1 步数据

4计算完毕释放 Stage 0

5立即计算第 k+1 步，计算完全隐藏数据传输

图 6-2：Ampere/Hopper 多级异步环形流水线（Circular Pipeline）执行流

将共享内存划分为 $S$ 个环形阶段（Stages）。在当前时钟周期计算 Stage $k$ 的同时，硬件已在后台并行预取 Stage $k+1, \dots, k+S-1$ 的数据，使显存传输延迟被计算时间完全掩盖。

2. 它如何工作（结合图 6-1 与图 6-2）

CUTLASS 主循环采用标准的三阶段异步软件流水（Software Pipelining）：

1. 序幕预取阶段（Prologue / Pipeline Fill）：
   • 在进入计算主循环之前，线程连续向硬件下发 $S-1$ 个 Tile 的全局加载请求，分别填入 Shared Memory 的 Stage $0 \dots S-2$；
   • 每轮预取通过 cp.async.commit_group 绑定为一个独立的硬件事务组（Group）；
2. 稳态循环流水阶段（Steady-State Mainloop）：
   • 等待就绪：调用 cp.async.wait_group<S-2>。硬件仅阻塞等待最老的一个 Stage 加载完成，其余后续 Stage 仍在后台异步传输；
   • 可见性屏障：执行 __syncthreads() 或异步事务栅障（mbarrier.try_wait），确保该 Stage 物理数据对当前 Block 全体线程完全可见；
   • 预取下一轮：调用 cp.async 发射第 $k + S - 1$ 步的数据搬运，写入环形缓冲区的下一个空闲槽位，调用 commit_group；
   • 重叠计算：将当前已就绪的 Stage $k$ 数据读入寄存器，全速发射 Tensor Core MMA 计算指令。数据传输与矩阵乘加在硅片上完全物理并发。
3. 尾声收口阶段（Epilogue / Pipeline Drain）：
   • $K$ 维数据全部加载完毕后，依次等待并清空环形缓冲区中残留的最后几个 Stage，累加出最终完整的输出矩阵。

3. 正确性条件与常见误区

1. 写后读（RAW）与读后写（WAR）双向冒险：
   • RAW 冒险：未等待 cp.async 事务组完成就强行读取 Shared Memory，会读出未初始化的显存随机脏数据；
   • WAR 冒险：在当前 Stage 的 MMA 计算完全结束之前，过早发起新的 cp.async 覆写该阶段内存，会导致计算中的线程读到未来时刻的新数据；
2. 栅障作用域的聚合一致性：
   • 栅障指令必须在整个 CTA 范围内严格对齐。绝不能在存在线程分流的分支语句内部调用同步，否则会导致硬件屏障计数器永久无法归零而死锁。

4. 性能与工程取舍（流水级数与 Occupancy 权衡）

1. 最小流水级数（Minimum Stages）的物理推导：
   • 设全局内存加载延迟为 $T_{\text{copy}}$（通常约为 300 cycles），单个 Tile 的 Tensor Core 计算耗时为 $T_{\text{compute}}$；
   • 若要完全隐藏显存加载延迟，在流水线中并发飞行的预取批次必须满足： $$\text{In-flight Stages} \ge \left\lceil \frac{T_{\text{copy}}}{T_{\text{compute}}} \right\rceil$$
   • 加上当前正在被 MMA 计算占用的 1 个 Stage，实现零气泡流水所需的总阶段数为： $$S_{\text{min}} = \left\lceil \frac{T_{\text{copy}}}{T_{\text{compute}}} \right\rceil + 1$$
2. Stage 激增带来的“Occupancy 坍塌”陷阱：
   • 共享内存总消耗量随 Stage 数呈线性严格增长：$\text{SMEM} = S \times (\text{Size}_A + \text{Size}_B) \times \text{sizeof}(T)$；
   • 若从 2-stage 盲目增加到 5-stage，单 Block 的 SMEM 占用可能从 40 KB 暴涨至 100 KB。单个 SM 允许驻留的活跃 Block 数量可能从 4 个骤降至 1 个；
   • 当 SM 仅剩 1 个活跃 Block 时，一旦遭遇任何未预期的 Cache Miss，Warp 调度器将失去任何备用线程束来掩盖延迟，算子整体耗时反而成倍恶化。

具体演示：流水线阶段配比与延迟掩盖演算

设某 GPU 体系下，一个 Tile 的全局显存拷贝延迟 $T_{\text{copy}} = 300\text{ 周期}$，单个 Tile 的 Tensor Core MMA 运算时间 $T_{\text{compute}} = 120\text{ 周期}$：

• 流水级数测算： $$\left\lceil \frac{300}{120} \right\rceil = \lceil 2.5 \rceil = 3 \text{ 个预取阶段}$$ 加上当前正在参与计算的 1 个阶段，最低所需总阶段数为： $$S = 3 + 1 = 4 \text{ Stages}$$

• 稳态执行微观时序图：

  • 周期 0 ~ 120：MMA 计算 Stage 0；硬件在后台同时传输 Stage 1（进度 120/300）、Stage 2（进度 0/300）、Stage 3（新发射）；
  • 周期 120 ~ 240：MMA 计算 Stage 1；硬件后台传输 Stage 2、Stage 3、Stage 4；
  • 周期 240 ~ 360：MMA 计算 Stage 2；
  • 因果结论：只要始终维持 4 个 Stage 环形流转，每次 MMA 计算完成时，下一个 Stage 的数据都恰好已经在片上 Shared Memory 准备就绪，计算引擎实现 100% 无气泡满载运行。

实践任务：唯一代码填空题

补齐覆盖 copy 延迟所需的最小 stage 数（包含正在计算的一 stage）。

规则：只能修改 TODO/______ 所在位置；不要删除断言或放宽误差。代码注释说明了每个边界条件。

def minimum_stages(copy_cycles, compute_cycles):
    """两个参数必须为正整数。"""
    # TODO：只补齐下面这个表达式。
    return ______

assert minimum_stages(300,120) == 4
assert minimum_stages(120,120) == 2
assert minimum_stages(1,120) == 2

检查方法

运行本单元格；所有 assert 必须通过。另手工构造一个边界输入，解释预期结果。

提交时请给出：补齐后的代码、实际运行输出（环境不可用时注明“仅静态审查”）以及对失败用例的解释。

Q1

不要背定义：请从输入、状态变化和输出三个阶段解释“Shared Memory 布局与异步流水”的工作机制。

你的答案：

Q2

只增加 stage 数而不检查 shared-memory occupancy，为什么可能变慢？

你的答案：

Q3

在 profiler 中看到 memory dependency stalls，如何区分 stage 不足与访存不合并？

你的答案：

评分与通过规则

• 代码 4 分：正常输入 2 分，边界输入 1 分，解释实现 1 分；
• Q1～Q3 各 2 分；
• 一票否决：结果碰巧正确但核心因果链错误、删除边界检查、把未运行结果说成实测。

需要提示时按四级机制请求：概念区域 → 具体方向 → 关键局部 → 完整答案。

Tip💡 点击展开参考答案与详细代码实现

参考答案（仅 answer 分支）

先完成题目再核对。即使代码一致，也要能解释关键步骤，并尝试更换一个输入规模。

def minimum_stages(copy_cycles, compute_cycles):
    """两个参数必须为正整数。"""
    # 参考实现：表达式直接对应上文不变量。
    return (copy_cycles + compute_cycles - 1) // compute_cycles + 1

assert minimum_stages(300,120) == 4
assert minimum_stages(120,120) == 2
assert minimum_stages(1,120) == 2

Q1 参考答案

1. 输入阶段（Prologue Multi-Stage Pipeline Priming）：
   • 在启动 GEMM 计算之前，算法在序幕阶段（Prologue）向硬件异步拷贝引擎发射连续 $S-1$ 个 Tile 的全局内存加载指令；
   • 硬件直接发起 cp.async，将数据从 HBM 批量注入片上环形共享内存的 Stage $0 \sim S-2$ 槽位中，全程不占用通用寄存器；
2. 状态变化阶段（Steady-State Overlapped Execution）：
   • 异步消费等待：主循环每轮迭代调用 cp.async.wait_group<S-2>，仅同步等待最早发射的一个 Stage 加载完毕，并通过屏障保证该 Stage 数据在片上对所有线程可见；
   • 物理并发推进：线程一方面向后台下发下一轮的异步预取请求（Stage $k + S - 1$），另一方面直接从已就绪的 Stage $k$ 中加载操作数切片，全速发射 Tensor Core MMA 计算指令。数据传输延迟在时钟周期级别被纯粹的计算时间完全吸收；
   • 缓冲区槽位轮转：计算完成后，释放当前 Stage $k$，指针沿环形拓扑向前滚动；
3. 输出阶段（Pipeline Drain & Epilogue Store）：
   • 当全局收缩维度遍历完毕后，流水线进入尾声，清空并在寄存器中累加最后几个飞行中的 Stage 数据，最终将累加结果合并写回输出显存。

Q2 参考答案

若脱离硬件资源容量限制，盲目增加 Stage 级数（例如由 3-Stage 增加到 6-Stage），很可能导致整体性能严重劣化，原因在于触发了共享内存引发的 Occupancy 坍塌（Occupancy Collapse）：

1. 共享内存容量的线性挤压：
   • 单 Block 所需的共享内存容量随 Stage 数量呈严格线性比例膨胀： $$\text{SMEM Total} = S \times (M_{\text{tile}} \times K_{\text{tile}} + K_{\text{tile}} \times N_{\text{tile}}) \times \text{sizeof}(T)$$
   • 以 NVIDIA Ampere A100 为例，单个 SM 的用户可用共享内存上限为 164 KB；
   • 若 $S=3$ 时单 Block 占用 48 KB SMEM，则单个 SM 能够并发驻留 $\lfloor 164 / 48 \rfloor = 3$ 个活跃 Block，提供了充裕的并发 Warp 来掩盖各种偶发停顿；
   • 一旦将 Stage 提高到 $S=6$，单 Block 占用暴涨至 96 KB，单个 SM 只能物理容纳 $\lfloor 164 / 96 \rfloor = 1$ 个活跃 Block。SM 理论 Occupancy 当场腰斩；
2. 延迟隐藏能力的丧失：
   • 当单 SM 仅剩 1 个活跃 Block 时，一旦该 Block 遭遇指令 Cache Miss、全局同步栅障等待或分支发散，SM 的 Warp 调度器将没有任何其他就绪的 Warp 可供切换；
   • 尽管异步拷贝的预取深度变深了，但硬件核心在遇到突发微架构停顿时陷入绝对空转，算子的端到端执行延迟反而急剧飙升。

Q3 参考答案

在 Nsight Compute (NCU) 性能分析器中，当看到突出的“Memory Dependency Stalls”（内存依赖停顿）时，区分究竟是“流水线 Stage 深度不足”还是“全局访存未合并”必须依靠显存传输扇区利用率与流水线飞行队列的交叉对比：

1. 第一诊断维度：显存扇区利用率（DRAM Sector Utilization / Coalescing Efficiency）：
   • 审查指标：dram__sectors_read.sum 与算法请求总字节数的比率，或者 l1tex__t_sectors_pipe_lsu_mem_global_op_ld 与 requests 的比值；
   • 若为访存不合并（Uncoalesced Access）： 该比值显著偏低（例如相邻线程访问跨度很大，导致每个 32 字节扇区只读取了 4 字节有效数据，扇区有效利用率仅 12.5%~25%）。此时显存总线充斥着碎片化的事务，实际搬运的物理字节数远超理论请求量，说明根本瓶颈在于地址映射不连续，增加 Stage 完全无济于事；
2. 第二诊断维度：Warp 停顿状态与异步队列饱和度（Pipeline Queue Saturation）：
   • 审查指标：Warp State Statistics 中的 Stall Long Scoreboard、Stall Wait 比例，以及 cp.async 飞行事务组队列深度；
   • 若为 Stage 不足（Pipeline Starvation）： 显存扇区利用率达到近乎 100%（即每次读入都是完美对齐的 128 字节合并传输），但 Warp 却长期停顿在等待内存加载结果的同步屏障上（Stall Wait 极高），且异步队列经常处于清空断流状态。这证明内存合并完美，但由于 Stage 级数太浅，数据往返延迟无法被计算完全掩盖，此时正是增加 Stage 级数的标准指征。

参考资料

• CuTe Layout Algebra
• CuTe Tensors
• CuTe Algorithms
• CUTLASS GEMM API
• CUTLASS repository

资料用于建立事实基线；面试回答仍需用自己的语言组织。
